Tabela de teste de avaliação de desempenho do módulo ativo 400G PAM4 no pacote QSFPDD

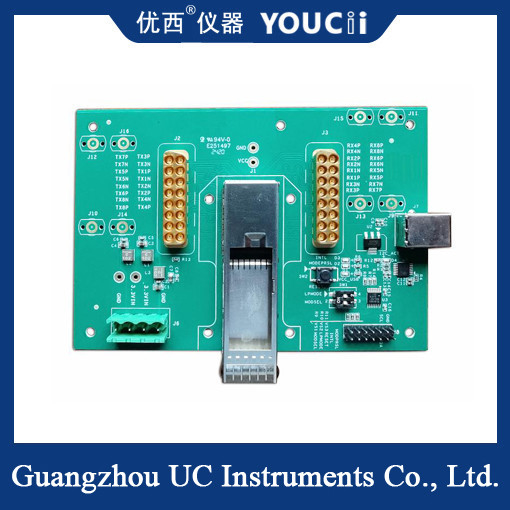

Placa de Teste de Avaliação de Desempenho do Módulo Ativo PAM4 400G em Pacote QSFPDD

A placa de teste U9608 é um dispositivo de teste com uma variedade de funções avançadas. Aqui estão algumas das principais características da placa de teste U9608:

1. Interface do pacote: Adota a interface do pacote QSFPDD, especialmente adequada para o módulo óptico QSFPDD 400G PAM4.
2. Suporte à taxa de transmissão: A placa de teste U9608 suporta taxas de transmissão PAM4 que variam de 25GBd a 28GBd.
3. Tipo de interface elétrica: Para a interface elétrica de TX e RX, utiliza um conector multi-coaxial 2x8 de 40GHz e usa níveis CML para entrada e saída.
4. Monitoramento de corrente e tensão: A placa de teste suporta monitoramento de corrente em tempo real e proteção contra sobrecorrente. Além disso, suporta o teste de tensão de alimentação, e a faixa de tensão pode ser ajustada de 2,8V a 4,0V. Isso significa que pode atender aos testes de pressão de tensão mínima de 3,0V e máxima de 3,6V do módulo. Ao mesmo tempo, também possui uma função de monitoramento de tensão em tempo real, a saída padrão é 3,3V, e a tensão de saída é ajustada em tempo real de acordo com a corrente do módulo atual, para garantir que, sob diferentes cargas, a faixa de variação estável da tensão de alimentação esteja dentro de 10mV.
5. Adaptabilidade à temperatura: A placa de teste U9608 suporta aplicações em temperaturas de nível industrial, demonstrando sua excelente adaptabilidade ambiental.
6. MCU e comunicação: A taxa I2C do MCU na placa de teste é de cerca de 100KHz. Os dados são transferidos para as informações EEPROM do módulo de leitura/gravação I2C através do MCU. O modo de comunicação usa USB HID, nenhum driver é necessário, e os dados I2C podem ser lidos e gravados diretamente no módulo e MCU através da API DLL.
