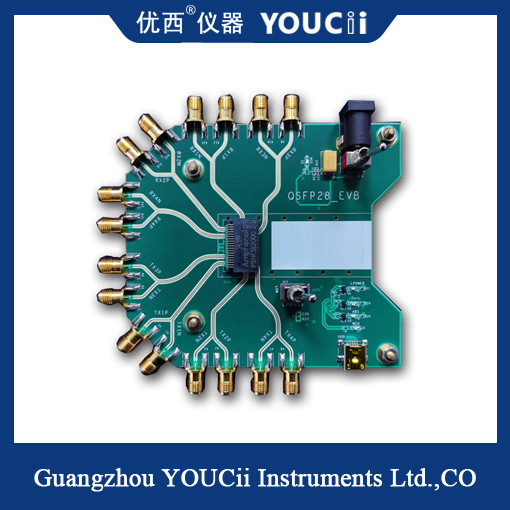

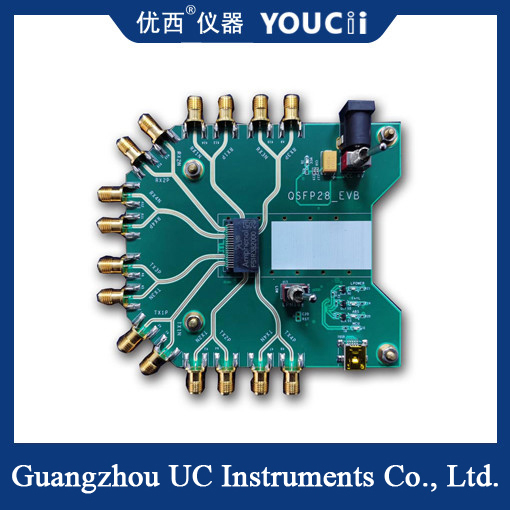

Placa de teste ativa QSFP+ da avaliação de desempenho do módulo de QSFP28 EVB

Placa de teste ativa QSFP+ da avaliação de desempenho do módulo de QSFP28 EVB
Placa de teste ativa QSFP+ da avaliação de desempenho do módulo de QSFP28 EVB

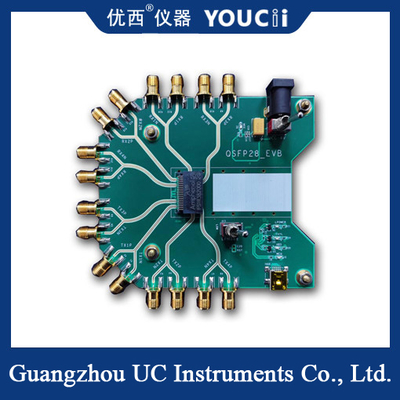

Imagem Grande :  Placa de teste ativa QSFP+ da avaliação de desempenho do módulo de QSFP28 EVB

Detalhes do produto:
Lugar de origem: China
Marca: YOUCii
Certificação: CU,IOS
Número do modelo: U9604
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Preço: negotiate a price
Detalhes da embalagem: Caixa
Tempo de entrega: 21 DIAS DO TRABALHO
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram, D/A
Habilidade da fonte: 15 peças + por mês
Contato

Placa de teste ativa QSFP+ da avaliação de desempenho do módulo de QSFP28 EVB

descrição
Precisão do ajuste da tensão do desvio: 5 milivolt Precisão da tensão da monitoração: 5 milivolt
Temperatura de funcionamento: -40 a 85°C Monitorando a corrente: 0~2000 miliampères
Tensão de fonte de alimentação (tensão de entrada da alimentação de DC externo): 4~5.5V Modo do nível do entrada/saída: LMC
Destacar:

placa de avaliação de 2000mA SFP

,

Placa de avaliação de QSFP28 SFP

Placa de Teste de Avaliação de Desempenho do Módulo Ativo QSFP28 EVB QSFP+


Este produto foi projetado para avaliar o desempenho de módulos ativos encapsulados QSFP+ e QSFP28 com quatro canais de entrada/saída em cada terminal de transmissão e recebimento. As taxas NRZ de terminal único variam de 10G~32Gbps e as taxas de baud PAM4 variam de 25GBoud~28GBoud. Os módulos suportados incluem produtos NRZ 40G e 100G.E produtos PAM4 50G, 100G, 200G, usando equipamentos de medidor de erros, atenuador e osciloscópio, para avaliar os indicadores de desempenho de transmissão do módulo ativo (como indicadores relacionados à imagem do olho), indicadores de desempenho de recepção (como indicadores de sensibilidade), ler e escrever informações EEPROM do módulo, etc.



Placa de Teste de Avaliação de Desempenho do Módulo Ativo QSFP28 EVB QSFP+ Índice técnico


Nº

índice

Valor máximo

Valor mínimo

unidade
1

Taxa de dados

 56 10.3125 Gbps
2

Tensão de alimentação de saída ajustável

 4 2.8 V
3

Precisão do ajuste da tensão de desvio

 5 mV
4

Precisão da tensão de monitoramento

 5 mV
5

Corrente de monitoramento

 2000 0 mA
6

Precisão da corrente de monitoramento

 0.1 mA
7

Taxa I2C

 400 100 KHz
8

Tensão de alimentação (tensão de entrada de alimentação CC externa)

 5.5 4 V
9

Temperatura de operação

 85 -40 °C
10

Modo de comunicação

USB HID, sem driver.
11

Tipo de interface elétrica TX,RX

 Conector fêmea de 2,92 mm de 40 GHz
12

Modo de nível de entrada/saída

 CML


Placa de teste ativa QSFP+ da avaliação de desempenho do módulo de QSFP28 EVB 0
