Avaliação de desempenho de QSFP da placa ativa do exame do m30dulo de 400G PAM4

Avaliação do desempenho QSFP do painel de teste do módulo ativo 400G PAM4

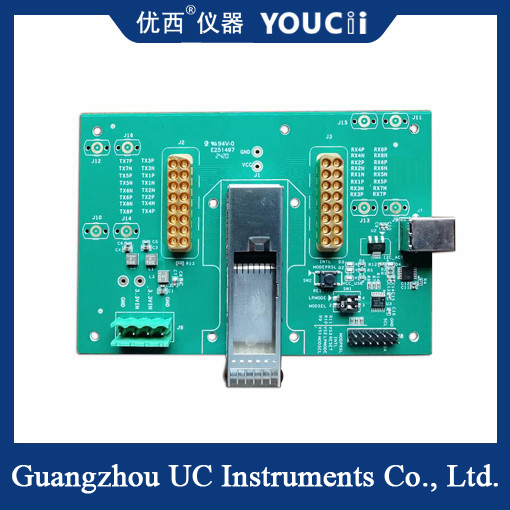

The coaxial Connectors were used to evaluate the performance of the 400G PAM4 active module encapsulated in QSFPDD using a group of 40GHz 2x8 multi-Pin connectors in each of the transmitting and receiving positionsA taxa de baud PAM4 varia de 25GBoud a 28GBoudO medidor de erros, o atenuador, o osciloscópio e outros equipamentos são utilizados para avaliar os indicadores de desempenho da transmissão (como indicadores relacionados com a imagem ocular),Recepção de indicadores de desempenho (como indicadores de sensibilidade), ler e escrever informações EEPROM do módulo e assim por diante.O objeto real é mostrado na imagem abaixo:

QSFP-DD EVB Avaliação do desempenho do painel de teste do módulo ativo 400G PAM4 Índice técnico

Características do produto

1. O QSFPDD encapsula a interface e aplica-se ao módulo óptico QSFPDD 400G PAM4.

2. A taxa de baud PAM4 varia de 25 GBD a 28 GBD.

3. Tipo de interface elétrica TX,RX: Conectores coaxial multi-coaxial de frequência de 40 GHz 2x8, Conectores coaxial de entrada-saída de nível CML;

4, suportar a monitorização em tempo real da corrente e a protecção contra sobrecorrentes.

5, suportar o ensaio de desvio da tensão da fonte de alimentação, a faixa de tensão é de 2,8 ~ 4,0 V ajustável, satisfazer o desvio do módulo do ensaio de tensão mínimo de 3,0 V e máximo de 3,6 V,bem como monitorização de tensão em tempo real, a saída por defeito de 3,3 V, de acordo com o módulo de corrente, ajustamento em tempo real da tensão de saída, para garantir que a tensão de alimentação sob diferentes cargas seja estável no intervalo de 10 mV.

6, apoiar a aplicação em ambientes industriais de temperatura.
