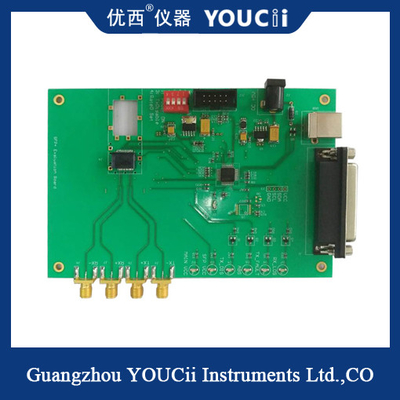

placa de avaliação de 10G SFP compatível com os módulos de 11.7G ou de mais baixas velocidades

placa de 10G SFP compatível com os módulos de 11.7G ou de mais baixas velocidades

Tipo de placa de teste de SFP+ e de relação de comunicação:

1. A placa de teste do monocanal de SFP+ adota a relação da porta paralela e de comunicação de USB.

2, a porta paralela e USB dois tipos da relação de comunicação para simular I2C, o controle de taxa são 100Kbps, fáceis a compatível com alto e baixo - módulo da velocidade I2C.

Dois, função da placa de teste de SFP+:

1. A placa de teste do monocanal de SFP+ tem as seguintes funções: compatível com todos os módulos de 11.7G e abaixo;

2, porta paralela e USB dois tipos da relação de comunicação para conseguir uma comunicação de I2C; Módulo de controle TxDisable do hardware e monitoração LOS do hardware, estado de TxFault;

3, monitoração de temperatura do tempo real, corrente do transmissor do tempo real e recepção da monitoração da medida e da proteção atuais da sobrecarga; A escala da tensão da saída é de 2.9V a 3.8V. A tensão da saída pode ser ajustada continuamente. É apropriado para o teste da tensão puxando do módulo.

4, módulos TxDisable do hardware e de software e controle independente arbitrário do poder OnOFF (eletricidade de comutação), do hardware e do software.

5. O porta usb apoia a fonte de alimentação independente (quando a corrente do módulo ótico é menos do que 100mA).

Iii. precauções:

1. Note que há igualmente uns dispositivos abaixo e atrás da placa de PCBA, assim que os objetos condutores não devem ser colocados no poder-no teste para evitar para procurar um caminho mais curto e queimar a placa.

2, a tensão de entrada são ajustados a 5V, não ajustam a tensão ou o reverso, de modo a para não queimar a placa.

3, módulo do teste 10G, sinal de alta velocidade TX do apoio, fio de sinal elétrico de RX precisam de apoiar o cabo de sinal da frequência 18G.
