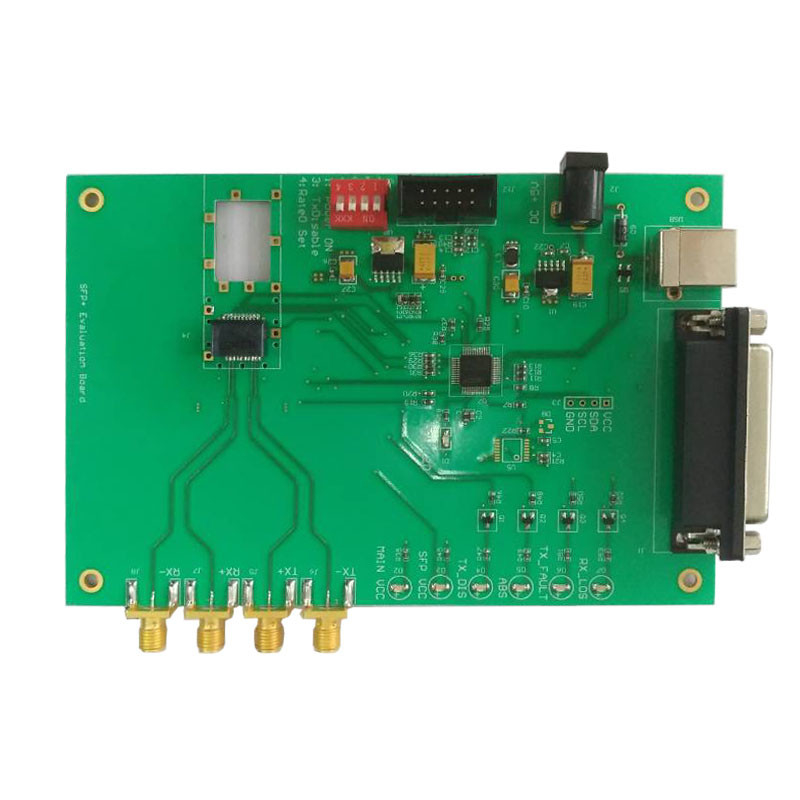

placa de circuito do teste da placa de avaliação SFP+ de 10G SFP

Placa de circuito do teste de U9601A 10G SFP+

Tipo do tipo da placa de teste de SFP+ e de relação de uma comunicação:

1. A placa de teste do monocanal de SFP+ adota a relação da porta paralela e de comunicação de USB.

2. a porta paralela e USB dois tipos da relação de comunicação para simular I2C, controle de taxa são 100Kbps, fácil a compatível com alto e baixo - módulo da velocidade I2C.

Duas, funções da placa de teste de SFP+:

1. As funções da placa de teste do monocanal de SFP+ são: compatível com 11.7g e abaixo de todas as taxas do módulo;

2. porta paralela e USB duas relações de comunicação para conseguir uma comunicação de I2C; Módulo de controle TxDisable do hardware e monitoração LOS do hardware, estado de TxFault;

3. monitoração de temperatura do tempo real, corrente do transmissor do tempo real e monitoração da medida do receptor e proteção atuais da sobrecarga; Puxe o controle da saída da tensão diagonal, a escala da tensão da saída da saída 2.9-3.8V continuamente ajustável, apropriada para o teste da tensão de polarização da tração do módulo, precisão a rendimento elevado da tensão e o erro é menos do que 5mV, não é afetado pelo tamanho atual do módulo externo total;

4. módulos TxDisable do hardware e de software e controle independente arbitrário do poder OnOFF (eletricidade do interruptor), do hardware e do software.

5. O porta usb apoia a fonte de alimentação independente (quando a corrente do módulo ótico é menos do que 100mA).

Três, matérias que precisam a atenção:

1. Note que há igualmente uns dispositivos sob e atrás da placa de PCBA, assim que não é permitida colocar os objetos condutores no teste do poder, de modo a para não procurar um caminho mais curto e não queimar a placa.

2. a tensão de entrada é ajustada a 5V, não ajusta a elevação ou o reverso da tensão, de modo a para não queimar a placa.

3. Ao testar o módulo 10G, os fios de sinal de TX e de RX que apoiam sinais de alta velocidade precisam de usar os cabos de sinal que apoiam a frequência 18G.

FAQ
Q: São sua empresa de troca ou uma fábrica?
: Nós somos uns fcatory em Guangdong. Nossa empresa tem uma equipe profissional das vendas do comércio externo e uma equipe de suporte laboral experiente. Nós somos fornecedor para a fonte luminosa, o medidor de poder ótico, o atenuador ótico, o interruptor ótico e o BERT, DCA, CDR.
Q: Que é o termo de preço?
: CORRENTE DE RELÓGIO ShenZhen
Q: Que é o tempo da garantia?
: 12 meses após a data da expedição.
Q: Como colocar a ordem?
: A conversa ao pessoal de serviço, confirma detalhes da máquina, e então ordem do lugar.
