Detalhes do produto:
|
Dimensão (mm): | 196X30.5X27 | Peso (g): | 250 |
---|---|---|---|
Temperatura de armazenamento ((°C): | -25-+70 | Temperatura de funcionamento ((°C): | -10-+60 |
Bateria Alcalina (V): | 2 pilhas AAA | Perda de inserção ((dB, valor típico): | 2.5 (1550 nm) |

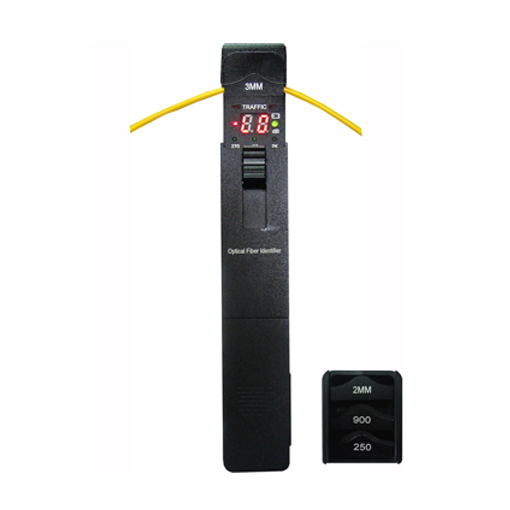

Identificador de Fibra Óptica Portátil para Manutenção de Redes de Fibra Óptica
Os detectores de fibra óptica portáteis são ferramentas essenciais para a manutenção de redes de fibra óptica. Sua função principal é identificar sinais ópticos em fibras ópticas por meio de tecnologia de detecção não intrusiva, sem interromper os serviços. As funções específicas incluem:
Detecção de sinal óptico: Determinar se há transmissão de sinal óptico na fibra óptica e identificar a fibra óptica em uso.
Medição de potência óptica: Exibe o valor da potência óptica (por exemplo, -16 DBM) para auxiliar na avaliação da força do sinal.
Indicação de direção: Exibe a direção da transmissão do sinal de luz (como da esquerda para a direita ou da direita para a esquerda) por meio de setas ou luzes LED.
Reconhecimento de sinal de modulação: Detecta sinais de modulação de frequências específicas e distingue sinais de serviço de sinais de teste.
Especificações
Modelo# |
U8652 |
Faixa de Comprimento de Onda Identificada |
800-1700 nm |
Tipo de Sinal Identificado |
CW, 270Hz±5%,1kHz±5%,2kHz±5% |
Tipo de Detector |
Ø1mm InGaAs 2pcs |
Tipo de Adaptador |
Ø0.25 , Ø0.9, Ø2.0, Ø3.0 |
Direção do Sinal |
LED Esquerda e Direita |
Faixa de Teste de Direção Única (dBm, fibra nua de 0,9 mm CW) |
-46~10(1310nm) |
-50~10(1550nm) |
|
Faixa de Teste de Potência do Sinal (dBm, fibra nua de 0,9 mm CW) |
-50~+10 |
Exibição de Frequência do Sinal (Hz) |
270, 1k, 2k |
Faixa de Teste de Frequência (dBm, Valor Médio) |
Ø0.9, Ø2.0, Ø3.0 -30~0 (270Hz,1KHz) |
Ø0.9, Ø2.0, Ø3.0 -25~0 (2KHz) |
|
Ø0.25 -25~0 (1KHz,2KHz) |
|
Ø0.25 -20~0 (2KHz) |
|
Perda de Inserção (dB, Valor Típico) |
0.8 (1310nm) |
2.5 (1550nm) |
|
Bateria Alcalinaery(V) |
2pcs AApilhas A |
Temperatura de Operação(℃) |
-10-+60 |
Temperatura de Armazenamento(℃) |
-25-+70 |
Dimensão (mm) |
196X30.5X27 |
Peso (g) |
250 |
Cenários de Aplicação
Instalação e manutenção de fibra óptica
Ao emendar, cortar ou conectar fibras ópticas, identifique rapidamente a fibra óptica alvo para evitar operações incorretas.
Verifique a conectividade do cabo de conexão ou pigtail de fibra óptica para garantir a operação normal do link.
Emenda de cabos ópticos e reparo de emergência
No processo de realocação de cabos ópticos ou reparo de falhas, identifique com precisão as fibras ópticas em uso para evitar a interrupção acidental dos serviços.
Através da detecção de sinal de modulação, o sinal de teste é distinguido do sinal de serviço real.
