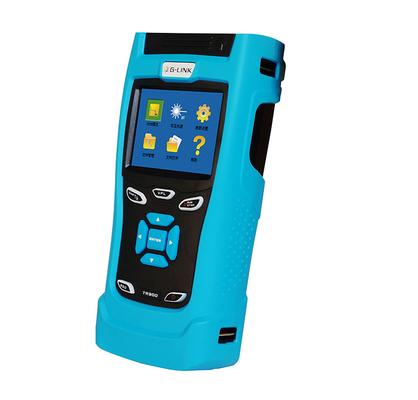

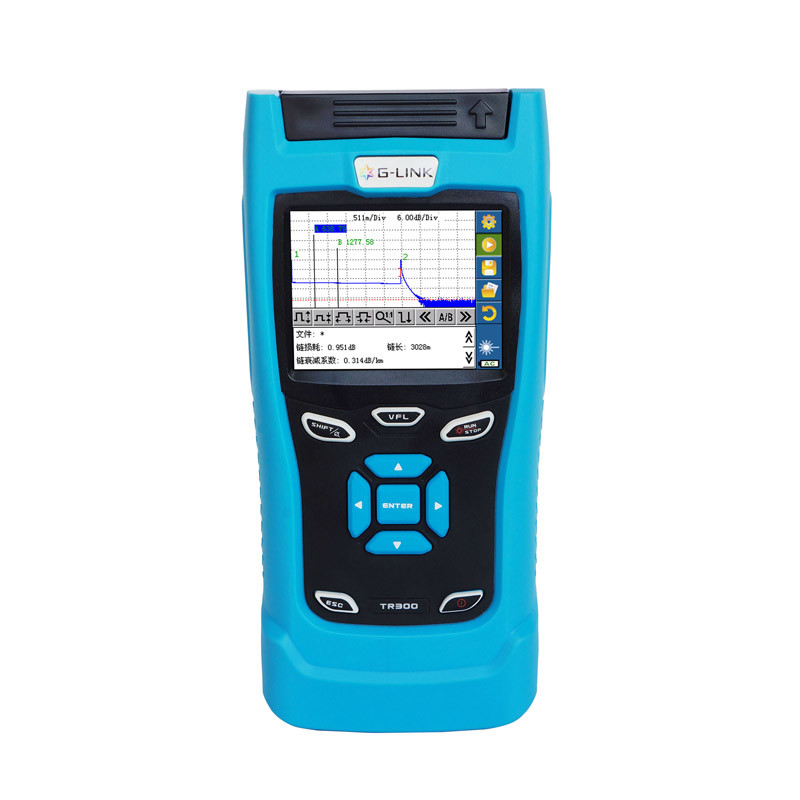

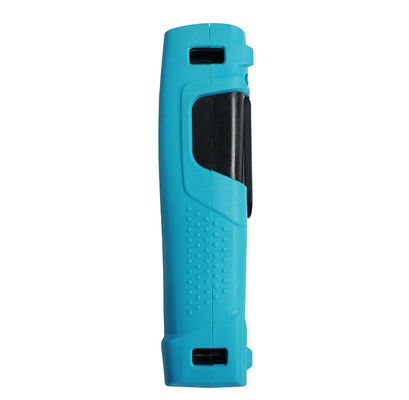

TR306/303 Reflectômetro óptico do domínio temporal, Teste do ponto de ruptura OTDR
Especificação técnica:
| Especificações técnicas |
|
| Modelo |
TR306/TR303 |
| Dinâmica ((± 20 nm) |
32/30 dB |
| O comprimento de onda |
1310/1550 |
| Exibição |
3.5 polegadas TFT, LCD touch screen |
| Tipo de fonte luminosa |
LD |
| Interface óptica |
FC/UPC |
| Distância de alcance ((km) |
0.3/1/3/5/10/30/60/120 |
| Largura do pulso (ns) |
5/10/20/40/80/160/320/640/1280/2560/5120/10240/20480/Auto |
| Tempo de medição |
15s/30s/1min/2min/3min |
| Área cega de atenuação (2) |
15 m |
10 m |
10 m |
| Área cega de eventos |
3 m |
1.8m |
1.6m |
| Precisão de alcance |
±(1m+5×10-5×distância+intervalo de amostragem) |
| Armazenamento de dados |
Curva de ensaio > 60000 |
| Interface de comunicação |
USB |
| Luz visível |
Comprimento de onda |
- |
- |
650 |
| Potência de saída |
- |
- |
≥ 3 |
| Distância de ensaio |
- |
- |
3 |
| Ensaio da luz de comunicação |
Não |
- Sim, sim. |
- Sim, sim. |
Introdução ao produto:
1, Modo único: 1310/1550 nm.
2, Faixa dinâmica: 30/28 dB ((pode testar cerca de 80 km de linha de fibra óptica).
3Modo de medição automático: pode ser testado simultaneamente um comprimento de onda duplo de 1310/1550 nm.
4- A nomeação automática e o armazenamento automático dos ficheiros de medição são realizados, o que simplifica a operação dos operadores.
5. Modo de função de fixação de traços para comparação com a forma de onda de referência: os utilizadores podem utilizar esta função para fixar uma traça e exibir outra traça sob medição em tempo real ou média na mesma tela.O modelo resultante é útil para a instalação de fibras multi-núcleo ou para a verificação de fibras envelhecidas em uma rede de fibras instalada.
6. Análise de comprimento de onda múltipla "modo de função para comparação de traços múltiplos: no modo de "análise de comprimento de onda múltipla", a função de exibição e análise de comparação de qualquer arquivo de rastreamento pode ser realizada.
7, TR600 curto evento área cega pode ser usado para medir o processo de instalação de cabo óptico do escritório ou cliente dois eventos adjacentes.
8, a ferramenta ideal de autenticação e solução de problemas LAN / WAN / FTTx, pode fornecer testes on-line FTTx e pode identificar o splitter e a extremidade da fibra óptica.
9, Design de alimentação otimizado: bateria recarregável de lítio de grande capacidade, tempo de espera superior a 10 horas.
10, formato de arquivo Bellcore (.SOR), mais de 10000 traços de armazenamento.
11Certificação CE, FCC, IS09001 aprovada
12Detecção de luz de comunicação: pode proteger eficazmente o instrumento de ensaio e o equipamento de comunicação.
13, Detecção do estado de ligação: compreender atempadamente o estado de ligação da cabeça de ligação, para que o operador possa medir no melhor ambiente.
14, Interruptor de modo de medição flexível: o modo de medição em tempo real e o modo de medição média podem ser alternados pela operação da tecla de atalho.
