10Gbps taxa adaptativa de recuperação de clock full rate CDR 2/4 divisão de frequência

10Gbps taxa adaptativa de recuperação de clock full rate CDR 2/4 divisão de frequência

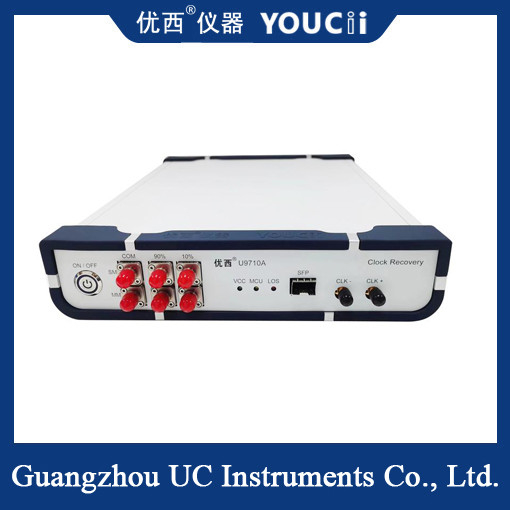

O instrumento de recuperação de clock full-rate de velocidade adaptativa de 10 Gbps U9710A/B é um dispositivo de ensaio capaz de adaptar automaticamente a velocidade do sinal de entrada na faixa de 10 Gbps e inferior,e recuperar um sinal de relógio sincronizado com o sinal a ser testado.

Taxa de adaptação
Ele suporta uma faixa de taxa de 1,25Gbps a 10,3125Gbps e pode se adaptar automaticamente à taxa do sinal de entrada sem configuração manual.

Recuperação da taxa total do relógio
Pode restaurar o sinal do relógio de taxa total sincronizado com o sinal a ser testado, proporcionando um relógio de disparo estável para o equipamento de ensaio.

Índice técnico

Cenários de aplicação
Ensaios de equipamento de rede óptica
No ensaio de equipamento de rede óptica, como ensaio ONT ou ensaio de cartão de placa de linha, quando o sinal a ensaiar tem apenas uma saída de sinal óptico, mas nenhuma saída de clock,um instrumento de recuperação do relógio pode ser utilizado para recuperar o sinal do relógio, que é então utilizado para desencadear o osciloscópio de amostragem para testes de diagrama ocular.

Ensaio do módulo de comunicação de alta velocidade
É utilizado para testar parâmetros tais como o diagrama do olho de emissão e o limite de tolerância ao jitter de módulos ópticos de 10 Gbps (como XFP, SFP+).

Investigação e desenvolvimento de centros de dados e equipamentos de rede
Durante o processo de investigação e desenvolvimento de centros de dados e equipamentos de rede, o desempenho da interface 10G do equipamento é verificado para garantir a sua fiabilidade na transmissão de dados de alta velocidade.
