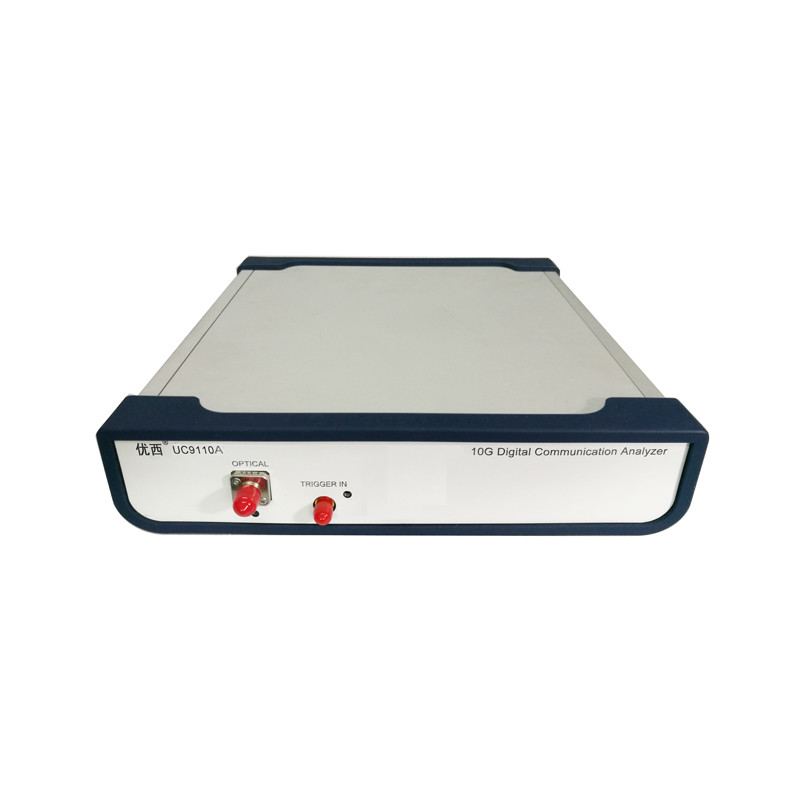

Analisador de uma comunicação de U9110A 10G Digitas
Soluções da análise de uma comunicação de Digitas
O analisador do sinal de comunicação UC9110A/UC9110A-2/UC9110A-4 projetado para aplicações de comunicação do elevado desempenho é uma ferramenta ideal para componentes da rede de dados e da rede de comunicação, componentes do transceptor, avaliação de projeto de sistema da transmissão, fabricando e testando.
Os resultados da medida UC9110A/UC9110A-2/UC9110A-4 são não únicos dados brutos, mas igualmente histograma com tempo e amplitude, teste da máscara, teste estatístico, etc. Fornece um grupo de ajustes do teste para indicadores de uma comunicação, incluindo o período do intervalo, o tempo de elevação, o tempo de queda, a porcentagem do cruzamento, as consequências, o downshot, a relação da extinção, o tremor, e a medida da amplitude.
Além, SDH/SONET, testes da máscara de Gigabit Ethernet, e outros únicos testes de conformidade padrão.
Especificação
| taxa normal |
1.25G ~30G |
| Margem da máscara da precisão da medida (margem) |
± 3% |
| Definição de imagem das características da exposição |
pixéis 1024×768 |
| sistema de medida digital |
A medida ótica do canal do apoio 1~2, refresca a medida opcional 3 por segundo das épocas |
| Modo da aquisição do sinal |
Provando (normal), envelope, média |
| Ruído do RMS |
0.25mV (10GHz), 0.5mV (30Ghz) |
| Número de provar os canais |
Canal 1~4 |
| Tempo vertical da conversão do sistema |
Segundo o número de provar os canais, 8.75ps (30GHz) |
| Ruído do RMS (máximo) |
0.5mV (10GHz), 1.0mV (30GHz) |
| A forma de onda horizontal do sistema zumbe dentro e zumbe para fora base de tempo da observação |
0.5ps/div a 1ms/div |
| Precisão do intervalo de tempo (modo do tremor) |
0.25ps (10GHz), 0.0625ps (30GHz) |
| Fonte externo do pulso de disparo do sistema do disparador |
100mV, 155~2500MHz (10GHz), 155~622MHz (30Ghz) |
| Escala nivelada do disparador |
±1.0V |
| escala da entrada de disparador |
±1.5V |
| Interrupção do disparador |
±1.5V: 5ms ~100ms |
| Poder (adaptador da alimentação externa) |
50Hz, 5V, 3A, 6W |
| Temperatura ambiental, operação da humidade relativa |
Temperature-20 a ~50℃, umidade 20% ~80% |
| armazenamento |
Temperatura -40 a ~85℃, umidade 5% ~90% |
| Tamanho |
235W×55H×255L (milímetro) |
| Peso |
<2Kg |
| Uma comunicação, relação da gestão de rede |
RJ45; ethernet do apoio 10/100Mbps |
Introdução da função
· Medida automática de uma comunicação
· Largura de banda da vasta gama (9Gbps a 12.5Gbps, fonte do disparador do pulso de disparo do apoio 155-2500mhz)
· Teste automático da máscara de ITU/ANSI
- Operação de usuário e relação da exposição gráfica baseada no software de comunicação dos ethernet do PC
· Estrutura modular
· Taxa de preparação de amostras rápida
· Fidelidade excelente do sinal (tremor<0>
· Modo da aquisição de FramsScan
