15Gbps Taxa Total CDR Fornecer os Instrumentos de Sinal de Recuperação de Clock

15Gbps Full Rate CDR Fornecer o relógio Recuperação de sinais Instrumentos

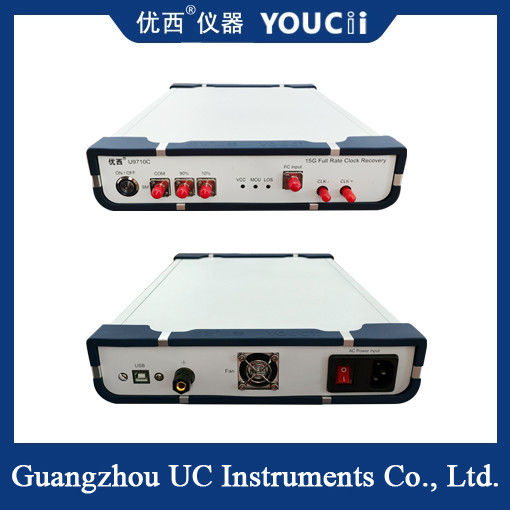

U9710C CDR (Clock Recovery) é utilizado principalmente para fornecer o sinal de recuperação do relógio no ambiente de ensaio sem acionar o relógio,de modo a utilizar o osciloscópio de amostragem para testar o diagrama óptico do dispositivoA aplicação típica é o teste de equipamentos de rede óptica ou o produto BOB em aplicação PON.É necessário recuperar o sinal do relógio para acionar o osciloscópio de amostragem ao testar o diagrama óptico do olho..

Principais indicadores técnicos
Tolerância ao jitter: Ele precisa atender a padrões como ITU-T G.8251 e IEEE 802.3Normalmente, a tolerância de jitter de entrada é necessária para estar no nível UI (intervalo de unidade) (como ± 0,5UI).

Jitter de saída: o jitter do relógio de recuperação deve ser inferior ao nível de 100 f (femtosecundo) para garantir a precisão do ensaio de dispositivos a jusante, como testadores de taxa de erro de bits e osciloscópios.

Sensibilidade: Suporta entrada de sinal óptico tão baixa quanto -15 DBM (através do módulo de conversão fotoelétrica) ou entrada de sinal elétrico de nível MV.

Largura de banda do loop: a faixa ajustável é tipicamente de 100 kHz a 20 MHz para acomodar diferentes características do sinal e requisitos de ensaio.

TecnicalPArametros

O instrumento de recuperação de clock de taxa total de 15 Gbps é um dispositivo central nos testes de comunicação de alta velocidade, e o seu desempenho afeta diretamente a fiabilidade dos resultados dos testes.,O intervalo de taxa e o desempenho do jitter devem ser abrangentemente considerados.
