Equipamento de Teste de Comunicação de Alta Velocidade CDR de Taxa Total de 15 Gbps

Equipamento de ensaio de comunicação de alta velocidade CDR de taxa total de 15 Gbps

O instrumento de recuperação de clock de taxa total de 15 Gbps é um dispositivo de teste chave usado em sistemas de comunicação de alta velocidade (como comunicação óptica, interconexão de data center, etc.).Sua função principal é extrair sinais de relógio de fluxos de dados de alta velocidade para garantir que o receptor possa decodificar corretamente os dados.

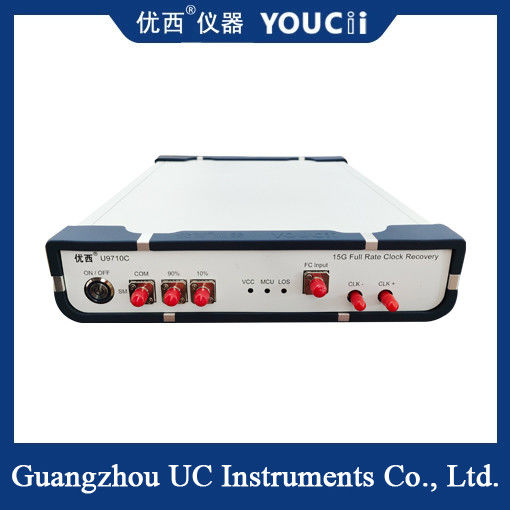

U9710C CDRum adaptador de interface óptica FC, que é adequado para SFP encapsulado SFP convencional, SFP +, OLT SFP e outros módulos ópticos.Interface óptica FC para receber sinais ópticos em sinais elétricos,O sinal do relógio é usado principalmente para o sinal de gatilho do osciloscópio.

TecnicalPArametros

Scenários de aplicação típicos
Investigação e desenvolvimento e produção de módulos ópticos
No ensaio dos módulos ópticos 10G/25G, o instrumento de recuperação do relógio é utilizado para extrair o sinal do relógio na extremidade transmissora para verificar a qualidade do padrão ocular,desempenho de jitter e taxa de erro de bits do módulo.

Ele é usado em conjunto com um osciloscópio de amostragem (como o Tektronix DSA8300) ou um teste de taxa de erro de bits (como o Anritsu MP1900A).
Teste de ligação de alta velocidade
Em centros de dados ou estações base 5G, é usado para testar a integridade do sinal de backplanes, cabos ou conectores de alta velocidade.
Ao restaurar o sinal do relógio, a perda de inserção, a perda de retorno e a intermitência no link são analisadas.
Teste de conformidade com o protocolo
Verificar se o dispositivo cumpre os requisitos de recuperação de clock estabelecidos nas normas IEEE 802.3ba (40G/100G Ethernet) ou ITU-T G.709 (OTN).
