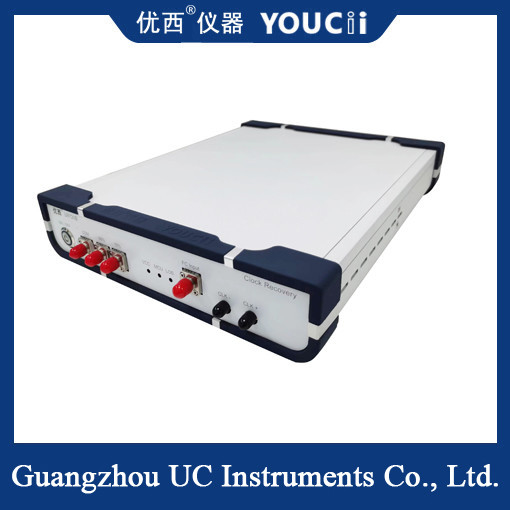

Modulação da Amplitude de Pulso 4 25~32GBaud Instrumento de Recuperação de Relógio
O dispositivo de recuperação de relógio PAM4 25G é um dispositivo de recuperação de relógio de dados de alto desempenho projetado especificamente para extrair e recuperar sinais de relógio de 25Gbps de sinais PAM4 (Pulse Amplitude Modulation 4).
Função principal
A principal função do instrumento de recuperação de relógio PAM4 25G é extrair e recuperar sinais de relógio síncrono e sinais de dados dos sinais ópticos ou elétricos PAM4 recebidos.Suporta transmissão de dados de alta velocidade e fornece desempenho estável de recuperação de relógio em ambientes de sinal complexos.
Características técnicas
Alta largura de banda: Capaz de lidar com taxas de dados de até 25 Gbps para satisfazer as necessidades dos sistemas modernos de comunicação de alta velocidade.
Alta largura espectral: tem uma gama de espectro ampla, pode lidar com diferentes componentes de frequência do sinal.
Desempenho adaptativo: pode adaptar-se automaticamente a diferentes condições de qualidade e transmissão do sinal, proporcionando uma recuperação estável do relógio.
Suporte multi-modo: Suporte à entrada de sinal óptico, entrada de sinal elétrico e entrada de sinal fotoelétrico ao mesmo tempo, proporcionando opções de interface flexíveis.
Recuperação de relógio de alto desempenho: Algoritmos e tecnologias avançados de recuperação de relógio são utilizados para garantir que os sinais de relógio de alta qualidade sejam extraídos de sinais complexos.
Especificações
| - Não, não. |
Índice técnico |
Max. |
Min. |
Unidade |
| 1 |
Intervalo de taxa de dados |
32 |
25 |
Gbps/Gbaud |
| 2 |
Faixa de comprimento de onda (modo único) |
1650 |
1250 |
nm |
| 3 |
Faixa de entrada óptica |
+5 |
- 15. |
dBm |
| 4 |
Relação de divisão de frequência de saída de recuperação de relógio |
2 / 8 / 32 / 40 |
|
| 5 |
Amplitude do relógio elétrico de saída |
500 (valor típico) |
mVpp |
| 6 |
Amplitude de saída do diferencial do relógio CML |
800 |
200 |
mVpp |
| 7 |
A saída do relógio vibra aleatoriamente |
800 |
300 |
fs |
| 8 |
Frequência de relógio (28,1 Gbps como exemplo) |
14.05 |
0.70 |
GHz |
| 9 |
Detecção de perda de sinal interno (LOS) |
128 (supercarga) |
5 (Sensibilidade) |
mV |
| 10 |
Voltagem de alimentação (voltagem de entrada de alimentação externa) |
5.5 |
4 |
V |
| 11 |
Temperatura de funcionamento |
70 |
10 |
°C |
| 12 |
Tipo de módulo adaptativo (suporta sinais NRZ e PAM4) |
SFP28/56,SR,LR,BIDI |
|
O dispositivo de recuperação de relógio PAM4 25G é amplamente utilizado nos seguintes cenários:
Sistemas de comunicação de alta velocidade: tais como sistemas de comunicação de fibra óptica, sistemas de comunicação por satélite, etc., precisam processar sinais PAM4 de alta velocidade.
Centro de dados: a transferência de dados dentro do centro de dados geralmente usa tecnologia de comunicação serial de alta velocidade,e o instrumento de recuperação de relógio PAM4 25G pode fornecer as funções necessárias de recuperação de relógio e extração de dados.
Ensaios e medições: Durante o desenvolvimento, produção e ensaios de equipamentos de comunicação,O instrumento de recuperação de clock PAM4 25G pode ser utilizado para verificar o desempenho e a compatibilidade do equipamento..
