Visão geral do produto

Um dispositivo de recuperação de relógio pode receber um sinal de dados de entrada (ou relógio), bloqueá-lo usando um circuito de loop bloqueado por fase (PLL) e emitir um relógio de recuperação.O relógio recuperado pode ser usado como referência do tempo do osciloscópio ou BERTQuando o osciloscópio de amostragem testa o padrão óptico do olho e a forma de onda, é necessário desencadear o relógio de cruzamento com a mesma origem do sinal medido.O módulo CDR (Clock Recovery) é usado principalmente para amostragem de testes de osciloscópio, mapa óptico do olho, mas não fornece um ambiente de ensaio de relógio de disparo, a aplicação típica é o ensaio de equipamentos de rede óptica,porque o próprio dispositivo medido não possui uma saída de relógio de divisão de frequência, no ensaio do mapa óptico do olho, é necessário recuperar o sinal do relógio para desencadear o osciloscópio de amostragem.

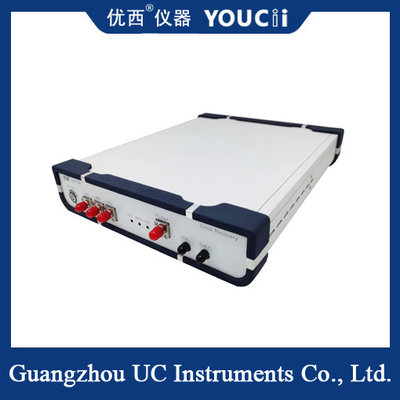

U9720B CDR com um adaptador de interface óptica FC, adequado para SFP28/56, SR, LR e BIDI convencionais e outros módulos de acesso a sinais ópticos, suportando sinais NRZ e PAM4,Interface óptica FC para receber sinais ópticos em sinais elétricosO sinal do relógio é usado principalmente como o sinal de gatilho do osciloscópio.

Parâmetros principais da CDR:
1) Faixa de recuperação do relógio: 25~ 32 Gbps ((GBaud);
2) Suporte a sinais NRZ e PAM4;
3) Faixa de comprimento de onda: suporte a um único modo de 1250 a 1650 nm;
4) Faixa de entrada óptica: +5 ~ -15 dBm;
5) Relação de divisão da frequência de saída do relógio: 2/8/32/40;
6) Amplitude do relógio elétrico de saída: Pare AC/ 200~800mVpp;
7) Relação espectral (poderá ser selecionada de acordo com o utilizador): 10% (CDR) -90% (Output);
8) Apoio à recuperação de sinais ópticos de modo único;
9) Tipo de interface óptica: interface óptica FC/PC;
10) Tipo de interface elétrica: 40 GHz 2,92 mm Fêmea;

Especificações
