Instrumento de recuperação de relógio de divisão multi-frequência de 100 Gbps

Instrumento de Recuperação de Clock por Divisão de Frequência Múltipla de 100 Gbps

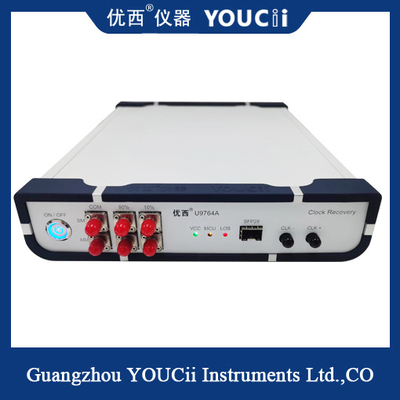

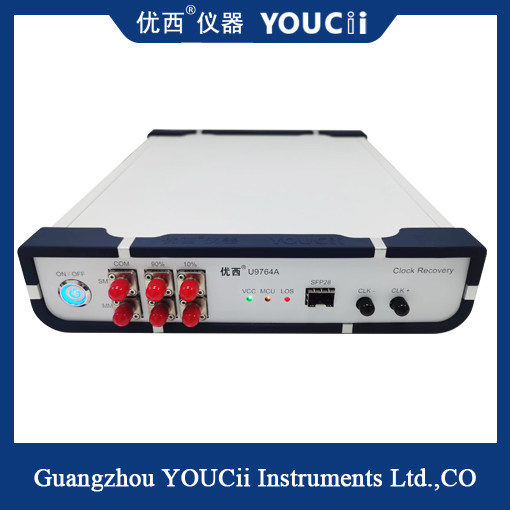

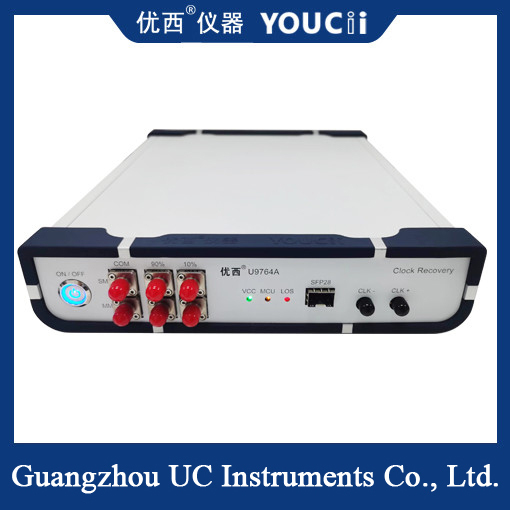

  O CDR (Instrumento de Recuperação de Clock) U9764A é usado principalmente para fornecer sinais de recuperação de clock em ambientes de teste onde nenhum clock é acionado, testando assim o diagrama de olho óptico do dispositivo com um osciloscópio de amostragem. Aplicações típicas são o teste de dispositivos de rede óptica ou para produtos BOB em aplicações PON, uma vez que o próprio dispositivo óptico não possui uma saída de clock dividida, o sinal de clock precisa ser recuperado para acionar o osciloscópio de amostragem ao testar o mapa de olho óptico.

   O CDR U9764A está equipado com uma porta óptica SFP28, que é adequada para os módulos ópticos SFP28, SR, LR e BIDI convencionais embalados com SFP28. Apenas a extremidade receptora do módulo óptico é necessária para converter o sinal óptico em um sinal elétrico, e o CDR extrairá o clock do sinal elétrico e o emitirá. O sinal de clock é usado principalmente para o sinal de disparo do osciloscópio.

O que é um dispositivo de recuperação de clock?

   Uma Unidade de Recuperação de Clock é um dispositivo usado para recuperar sinais de clock em comunicações digitais. Em comunicação digital, um sinal de clock sincronizado é necessário entre o remetente e o receptor para garantir a transmissão correta de dados. A função do instrumento de recuperação de clock é extrair o sinal de clock correto do fluxo de dados recebidos.

   O instrumento de recuperação de clock é geralmente usado em comunicação por fibra óptica, comunicação por satélite, Ethernet e outros sistemas de comunicação digital de alta velocidade. Nesses sistemas, os dados são transmitidos em formato digital, e o sinal de clock é usado para determinar a taxa de transmissão e o intervalo de tempo dos dados. Devido a possíveis problemas, como instabilidade do clock, deriva do clock ou ruído de transmissão durante a transmissão, o receptor precisa usar um medidor de recuperação de clock para regenerar um sinal de clock preciso.

   O princípio de funcionamento de um dispositivo de recuperação de clock é geralmente baseado em um Phase-Locked Loop (PLL) ou tecnologia relacionada. Com base nas informações de clock no fluxo de dados recebidos, ele ajusta o clock local para mantê-lo sincronizado com a extremidade de envio. Ao ajustar constantemente a frequência e a fase do clock local, o dispositivo de recuperação de clock pode gradualmente eliminar o deslocamento do clock, alcançando assim a recuperação de sinais de clock precisos.

O desempenho e a funcionalidade do medidor de recuperação de clock variam dependendo da aplicação e dos requisitos. Alguns dispositivos de recuperação de clock avançados podem ter funções adaptativas, que podem ser ajustadas dinamicamente de acordo com as características do sinal transmitido para se adaptar a diferentes ambientes de comunicação e taxas de dados. Além disso, o medidor de recuperação de clock pode incluir recursos adicionais, como detecção de taxa de erro de bit, análise de instabilidade e interfaces de saída de clock para ajudar a analisar e monitorar o desempenho do sistema de comunicação. Em suma, o instrumento de recuperação de clock desempenha um papel vital no sistema de comunicação digital, ele pode extrair o sinal de clock preciso do fluxo de dados recebidos para garantir a transmissão e sincronização corretas dos dados.
