Rate Single Mode completo/osciloscópio ótico multimodo

Osciloscópio óptico de modo único/multimodo de taxa total

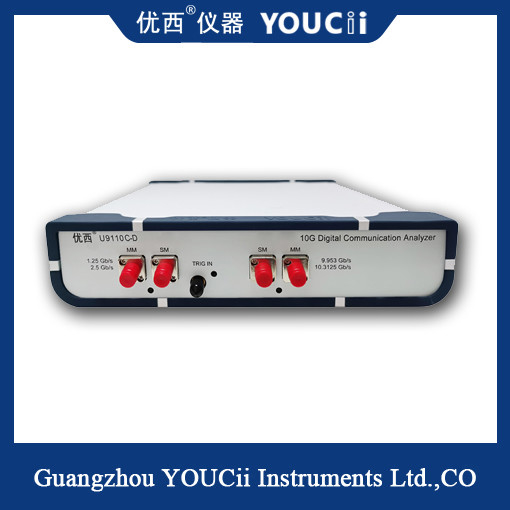

U9110C-D é 10G full rate, suporta osciloscópio óptico de modo único / multimodo, é a mais recente solução de análise de comunicação digital lançada pela Uwest Instrument.Proporciona uma ferramenta de medição ideal para a fabricação de dispositivos de comunicação óptica.

Os resultados da medição do DCA U9110C-D não são apenas dados brutos, mas também histogramas com tempo e amplitude, testes de máscara, testes estatísticos, etc.Fornece um conjunto de configurações de teste de indicadores de comunicação, incluindo o período de intervalo, o tempo de subida, o tempo de queda, a percentagem cruzada, a taxa de extinção, o jitter e a medição da amplitude.Inclui também SDH/SONET, testes de máscara para Gigabit Ethernet e outros testes de conformidade padrão único.

Características dos instrumentos:

1. Medição de alta taxa: O instrumento pode suportar a medição de sinal óptico de taxa total de 10Gbps, incluindo o comum Ethernet de 10 Gigabit (10GbE) e outros protocolos de comunicação de alta taxa.

2. Visualização do mapa do olho: O mapa óptico do olho utiliza tecnologia de amostragem e processamento de dados de alta velocidade para capturar e exibir com precisão o mapa do olho dos sinais ópticos.O mapa do olho mostra a qualidade de transmissão do sinal óptico com uma forma de olho aberto.Os utilizadores podem avaliar a estabilidade e o desempenho de transmissão do sinal observando o grau de abertura e o jitter do mapa ocular.

3Medição de alta precisão: o gráfico óptico de taxa total de 10G adota uma tecnologia de relógio e amostragem de alta precisão, que pode fornecer medição de tempo precisa e análise de jitter.Ele pode medir e analisar parâmetros-chave do mapa do olho, como jitter de pico a pico, jitter quadrado médio, etc.
