10G Rate Single Mode/multi completos - osciloscópio ótico do modo

Estou Chat Online Agora

10G Rate Single Mode/multi completos - osciloscópio ótico do modo

10G Rate Single Mode/multi completos - osciloscópio ótico do modo
10G Rate Single Mode/multi completos - osciloscópio ótico do modo

Imagem Grande :  10G Rate Single Mode/multi completos - osciloscópio ótico do modo

Detalhes do produto:
Lugar de origem: China
Marca: YOUCii
Certificação: CU,IOS
Model Number: U9110C-D
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Preço: negotiate a price
Detalhes da embalagem: Caixa
Tempo de entrega: 20 DIAS DO TRABALHO
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte: mês de 5 pcs+per

10G Rate Single Mode/multi completos - osciloscópio ótico do modo

descrição
Taxa normal: 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps Sistema de medida de Digitas: A medida ótica do canal do apoio 1, refresca a medida opcional 3 por segundo das épocas
Modo da aquisição do sinal: Provando (normal), envelope, média Ruído do RMS: 0.25mV
Fonte externo do pulso de disparo do sistema do disparador: 100mV, 155~2500MHz Interrupção do disparador: ±1.5V: 5ms ~100ms adaptável
Destacar:

osciloscópio ótico do multi modo 10G

,

Osciloscópio ótico do multi modo do único modo

osciloscópio ótico completo de 10G Rate Single Mode /Multi-Mode

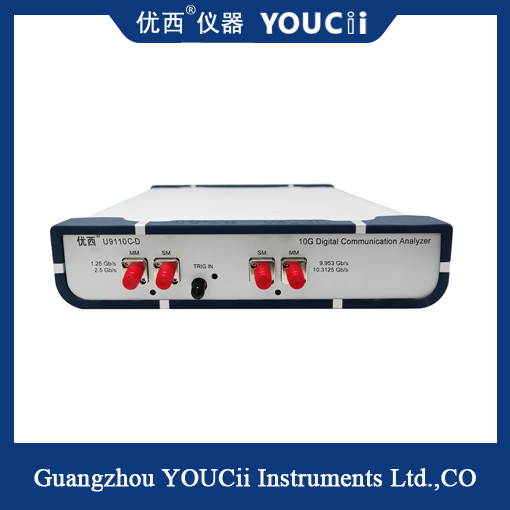

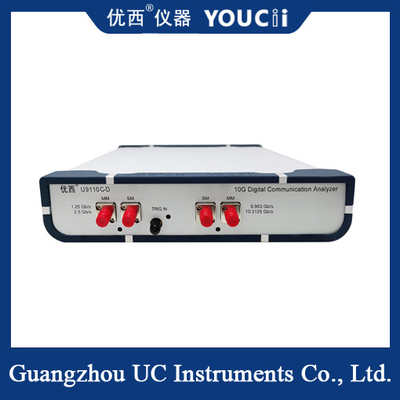

U9110C-D é 10G de varredura completa, único modo do apoio/osciloscópio ótico do multi-modo, é a solução a mais atrasada da análise de uma comunicação digital lançada pelo instrumento de Uwest. Fornece uma ferramenta de medição ideal para a fabricação de dispositivos de comunicação ótica.

Os resultados da medida do DCA de U9110C-D são não únicos dados brutos, mas igualmente histogramas com tempo e amplitude, testes da máscara, testes estatísticos, etc. Fornece um grupo de ajustes do teste do indicador de uma comunicação, incluindo o período do intervalo, o tempo de elevação, o tempo de queda, a porcentagem transversal, a relação da extinção, o tremor, e a medida da amplitude. Igualmente inclui SDH/SONET, testes da máscara para Gigabit Ethernet, e outros únicos testes de conformidade padrão.



O seguinte é a descrição e as características principais do ophthalmograph 10G ótico de varredura completa:

1. Medida da taxa alta: O instrumento pode apoiar a medida de varredura completa do sinal 10Gbps ótico, incluindo os 10 comuns Gigabit Ethernet (10GbE) e outros protocolos de comunicação da taxa alta.

2. Exposição do mapa do olho: O mapa ótico do olho usa a amostra de alta velocidade e tecnologia de processo de dados para capturar e indicar exatamente o mapa do olho de sinais óticos. O mapa do olho indica a qualidade de transmissão do sinal ótico com uma forma aberta do olho. Os usuários podem avaliar o desempenho da estabilidade e de transmissão do sinal observando o grau e o tremor de abertura do mapa do olho.



especificação

Modelo U9110C-D
taxa normal 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps
Margem da máscara da precisão da medida (margem) ± 3%
Definição de imagem das características da exposição pixéis 1024×768
Sistema de medida de Digitas A medida ótica do canal do apoio 1, refresca a medida opcional 3 por segundo das épocas
Modo da aquisição do sinal Provando (normal), envelope, média
Ruído do RMS 0.25mV
Número de provar os canais 4: único-modo 10G de baixa velocidade/modo, único-modo 10G de alta velocidade/modo
Tempo vertical da conversão do sistema Segundo o número de provar os canais
Definição vertical 14 bocados
Ruído do RMS (máximo) 0.5mV
A forma de onda horizontal do sistema zumbe dentro e zumbe para fora base de tempo da observação 0.5ps/div a 1ms/div
Precisão do intervalo de tempo (modo do tremor) 0.25ps
Fonte externo do pulso de disparo do sistema do disparador 100mV, 155~2500MHz
Escala nivelada do disparador ±1.0V
escala da entrada de disparador ±1.5V
Interrupção do disparador ±1.5V: 5ms ~100ms adaptável
Uma comunicação, relação da gestão de rede RJ45; ethernet do apoio 10/100Mbps
Poder (adaptador da alimentação externa) 50Hz, 5V, 3A, 6W
Temperatura ambiental, operação da humidade relativa Temperature-20 a ~50℃, umidade 20% ~80%
Armazenamento Temperature-40℃ a +85℃, umidade 5% 90%
Peso do tamanho 235W×55H×255L (milímetro), <2Kg
