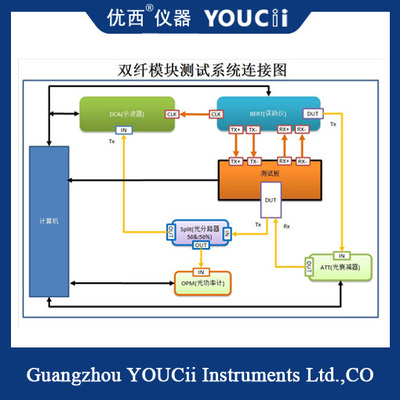

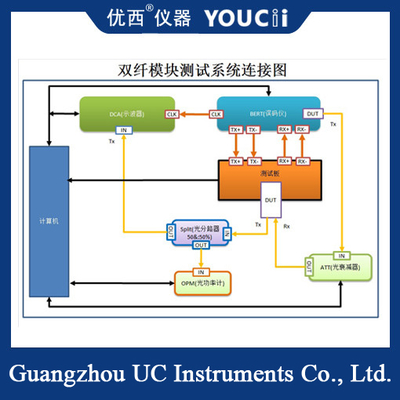

Sistema de ensaio automático do módulo OLT/SFP/SFP+/XFP/ONU Velocidade igual ou inferior a 10G
Este sistema de teste pode testar módulos convencionais de 10G e abaixo da velocidade (como 10G, 2.5G, 1.5g, 622M, 155M, etc.), como OLT, SFP, SFP+, XFP, ONU e assim por diante.
O sistema de teste suporta a base de dados local ACCESS e a base de dados SQL remota, todos os tipos de parâmetros de teste são salvos na base de dados, ao mesmo tempo em que cada dado de teste também é salvo na base de dados,e fornece função de consulta de dados.
O sistema de ensaio pertence à operação de um botão, o operador não precisa de formação excessiva para operar o software para ensaios automatizados, sem técnicos de ensaio profissionais,pode resolver eficazmente o problema de grande teste de liquidez, a formação de produção não pode acompanhar o problema.O testador só precisa selecionar o canal para ler o número de série ou inserir o número de série e, em seguida, clique em "Iniciar teste" para concluir o teste.O software exibe os resultados dos ensaios de cada módulo e os resultados totais dos ensaios, e o testador pode ver os resultados.
Taxa de extinção
A taxa de extinção foi realmente medida pelo oftalmógrafo e medido pelo osciloscópio.
2.1.2. Máscara Margem da imagem do olho
Selecionar o filtro a ser carregado, o modelo correto, carregar o modelo, definir a taxa de erro de bits (geralmente 10-12), e esperar por um certo número de formas de onda (como 500), testar a margem do olho,e usar a medição do osciloscópio.
2.1.3 Tempo de subida e de queda Tempo de subida e de queda
"Tempo da borda ascendente": o período de tempo entre a altura da borda ascendente atingir 20% da amplitude final e 80% da amplitude final;Tempo de queda da borda: o período de tempo entre a altura em que a borda de queda atinge 80% da amplitude final e 20% da amplitude final, medido com um osciloscópio.
Gráfico do ponto transversal do olho
Oscilloscope is used to measure the percentage relationship between the amplitude at the intersection of rising edge and falling edge and the amplitude of logical 1 level and logical 0 level in the eye map.
Peak Jitter e raiz média quadrada Jitter Jitter P-P & Jitter RMS
Jitter de pico: o valor máximo de jitter no osciloscópio é definido como o valor máximo da variação de tempo das bordas ascendentes e descendentes do mapa do olho.Relva-média-quadrada: o valor médio-média-quadrado da correria no osciloscópio é definido como o valor médio-média-quadrado da variação temporal das bordas ascendentes e descendentes do mapa do olho,ambas medidas por osciloscópio.
Potência óptica média
A potência óptica média transmitida é a energia óptica emitida pelo módulo em unidade de tempo, medida por medidor de potência óptica ou osciloscópio.
Alimentação óptica desligada
A potência óptica emitida pelo módulo no estado desligado deve ser medida com um medidor de potência óptica ou um osciloscópio.
