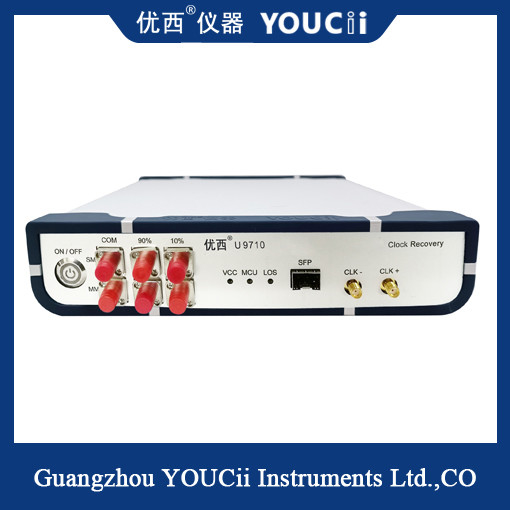

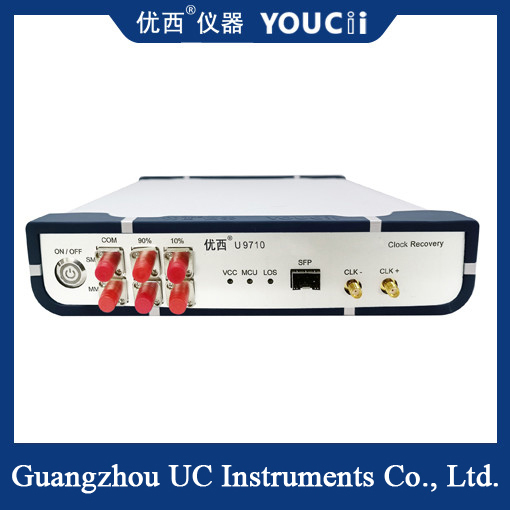

10Gbps 10Gbps módulo de varredura completa 0.155~11.3G da recuperação dos CDR pulso de disparo

10Gbps taxa total 10Gbps CDR Módulo de recuperação de relógio 0.155~11.3G

Quando o osciloscópio de amostragem testa o padrão óptico do olho e a forma de onda, deve ser acionado pela mesma fonte que o sinal medido.O módulo CDR (clock recovery) é usado principalmente no ambiente de teste que requer um osciloscópio de amostragem para testar o mapa óptico do olho, mas não fornece um relógio de gatilho.Aplicação típica é o ensaio de equipamento de rede óptica, ou para produtos BOB na aplicação PON, porque o próprio equipamento óptico medido não tem uma saída de relógio de divisão de frequência.O sinal do relógio deve ser recuperado para desencadear o osciloscópio de amostragem no ensaio do padrão óptico do olho.

Este CDR está equipado com uma porta óptica SFP, que pode ser ligada aos módulos ópticos SFP, SFP+, OLT SFP convencionais e outros módulos ópticos encapsulados em SFP.Só é necessária a extremidade receptora do módulo óptico, que é responsável pela conversão de sinais ópticos em sinais elétricos e, em seguida, o instrumento extrai e produz o relógio de sinais elétricos.Os sinais do relógio são usados principalmente para acionar os sinais do osciloscópio.

Parâmetros principais da CDR:

1- Faixa de recuperação do relógio: 155Mb/s a 11Gb/s;

2Faixa de comprimento de onda: 800-1600 nm;

3Intervalo de entrada óptica: +3 ~ -15 dBm;

4- Ramo de relógio elétrico de recuperação de saída (divisão de frequência 4): 38,75 MHz a 2,78 GHz;

5Amplitude do relógio de saída: Pare AC/ 800 mVpp em caso típico;

6Relação espectral (pode ser selecionada de acordo com o utilizador): 10% (CDR) -90% (Output)

Índice técnico
