Taxa adaptável 10Gbps do módulo de varredura completa da recuperação dos CDR pulso de disparo

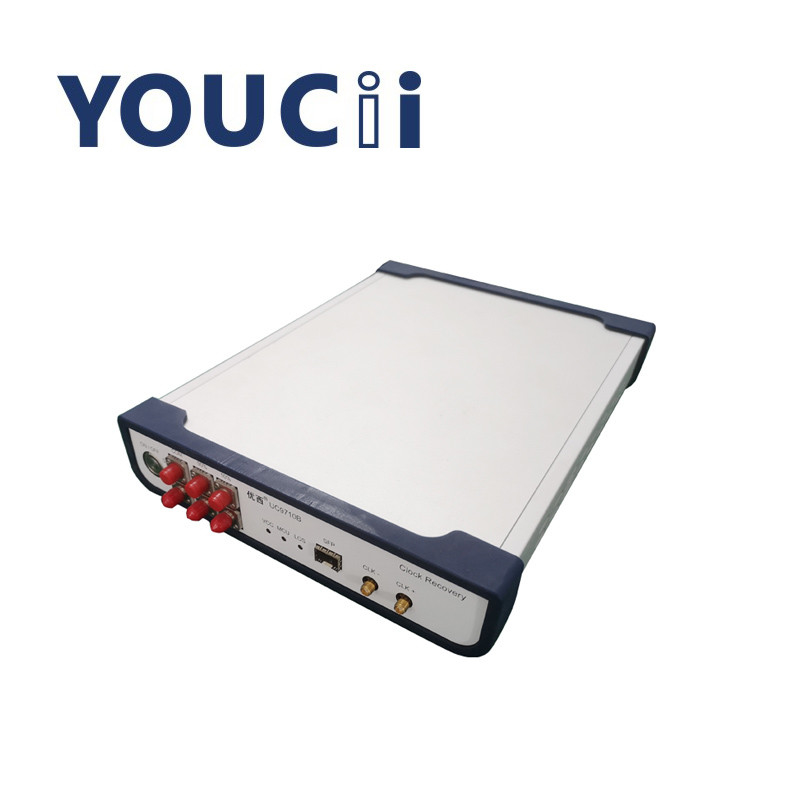

Do módulo de varredura completa da recuperação dos CDR 10Gbps pulso de disparo de UC9710B taxa adaptável

O CDR UC9710 (módulo da recuperação de pulso de disparo) é utilização principal para fornecer o sinal da recuperação de pulso de disparo no ambiente de teste sem provocar o pulso de disparo, para usar o osciloscópio de preparação de amostras para testar o diagrama ótico do olho do dispositivo. A aplicação típica é os testes do equipamento de rede ótico ou do produto do PRUMO na aplicação de PON. Porque o dispositivo fotométrico próprio não tem nenhuma saída de pulso de disparo da divisão da frequência, é necessário recuperar o sinal de pulso de disparo provocar o osciloscópio de preparação de amostras ao testar o diagrama ótico do olho.
O CDR UC9710 tem um porto ótico de SFP, que seja apropriado para SFP encapsule SFP convencional, SFP+, OLT SFP e outros módulos óticos. Precisa somente o lado receptor do módulo ótico de converter o sinal ótico ao sinal elétrico, e de extrai-lo então e à saída o pulso de disparo do sinal elétrico. O sinal de pulso de disparo é usado principalmente para o sinal do disparador do osciloscópio. Este dispositivo auto-adapta-se à taxa e não se exige a configuração de software.

Especificação

   Quando o osciloscópio da amostra testa o teste padrão e a forma de onda óticos de olho, precisa de ser provocado pela mesma fonte que o sinal medido. O módulo dos CDR (recuperação de pulso de disparo) é usado principalmente no ambiente de teste que exige a preparação de amostras do osciloscópio para testar o mapa ótico do olho, mas não fornece o pulso de disparo do disparador. A aplicação típica é o teste do equipamento de rede ótico, ou para produtos do PRUMO na aplicação de PON, porque o equipamento ótico medido próprio não tem uma saída de pulso de disparo da divisão da frequência. O sinal de pulso de disparo precisa de ser recuperado para provocar o osciloscópio de preparação de amostras ao testar o teste padrão de olho ótico.
Este CDR é equipado com um porto ótico de SFP, que possa ser conectado a SFP convencional, a SFP+, a OLT SFP e a outros módulos óticos encapsulados em SFP. Somente o lado receptor do módulo ótico é necessário, que é responsável para converter sinais óticos em sinais elétricos, e então os extratos e as saídas do instrumento o pulso de disparo de sinais elétricos. Os sinais de pulso de disparo são usados principalmente provocando sinais do osciloscópio.
