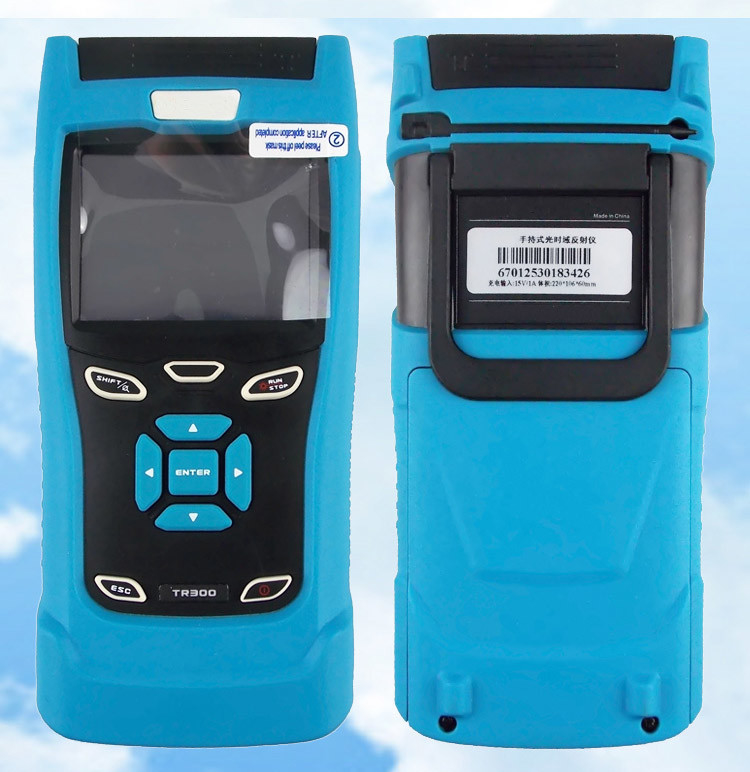

TR306/303 Optical Time Domain Reflectometer Breakpoint Tester OTDR
Introdução do produto:
1, modo único: 1310/1550 nm.
2, faixa dinâmica: 30/28dB (pode testar cerca de 80 km de linha de fibra óptica).
3, modo de medição automática: comprimento de onda duplo de 1310/1550 nm pode ser testado ao mesmo tempo.
4. Nomeação automática e armazenamento automático de arquivos de medição são realizados, o que simplifica a operação dos operadores.
5. Modo de função de fixação de traçado para comparação com forma de onda de referência: os usuários podem usar esta função para fixar um traçado e exibir outro traçado em tempo real ou medição média na mesma tela.O gabarito resultante é útil para instalação de fibra multinúcleo ou para verificação de fibras envelhecidas em uma rede de fibra instalada.
6. Modo de função de análise de vários comprimentos de onda" para comparação de vários traços: No modo "análise de vários comprimentos de onda", a exibição de comparação e a função de análise de qualquer arquivo de rastreamento podem ser realizadas.
7, a área cega de eventos curtos TR600 pode ser usada para medir o processo de instalação do cabo óptico do escritório ou do cliente em dois eventos adjacentes.A área cega do evento pode atingir 1,5 metros.
8, a ferramenta ideal de autenticação e solução de problemas de LAN/WAN/FTTx, pode fornecer testes on-line FTTx e pode identificar o divisor e a extremidade da fibra óptica.
9, design de fonte de alimentação otimizado: bateria recarregável de lítio de grande capacidade embutida, tempo de espera superior a 10 horas.
10, formato de arquivo Bellcore (.SOR), mais de 10.000 rastreamento de armazenamento.
11. Passou pela certificação CE, FCC, IS09001
12, detecção de luz de comunicação: pode efetivamente proteger o instrumento de teste e o equipamento de comunicação.
13, detecção de status de conexão: entenda o status de conexão da cabeça de conexão em tempo hábil, para que o operador possa medir no melhor ambiente.
14, Interruptor de modo de medição flexível: o modo de medição em tempo real e o modo de medição média podem ser alternados pela operação da tecla de atalho.
Especificação técnica:
| Especificações técnicas |
|
| Modelo |
TR306/TR303 |
| Dinâmico(±20nm) |
32/30dB |
| O comprimento de onda |
1310/1550 |
| Mostrar |
TFT de 3,5 polegadas, tela sensível ao toque LCD |
| O tipo de fonte de luz |
LD |
| interface óptica |
FC/UPC |
| Faixa de distância (km) |
0,3/1/3/5/10/30/60/120 |
| A largura de pulso (ns) |
5/10/20/40/80/160/320/640/1280/2560/5120/10240/20480/Auto |
| Medindo o tempo |
15s/30s/1min/2min/3min |
| Área cega de atenuação (2) |
15m |
10m |
10m |
| Área cega de eventos |
3m |
1,8 m |
1,6m |
| Precisão de alcance |
±(1m+5×10-5×distância+Intervalo de amostragem) |
| Armazenamento de dados |
＞60000 curva de teste |
| Interface de comunicação |
USB |
| Luz visível |
Comprimento de onda |
- |
- |
650 |
| Potência de saída |
- |
- |
≥-3 |
| distância de teste |
- |
- |
3 |
| Teste de luz de comunicação |
NÃO |
SIM |
SIM |
