Verificador BERT With High Cost Performance do Bocado-erro 100G/400G
Uma vista geral do

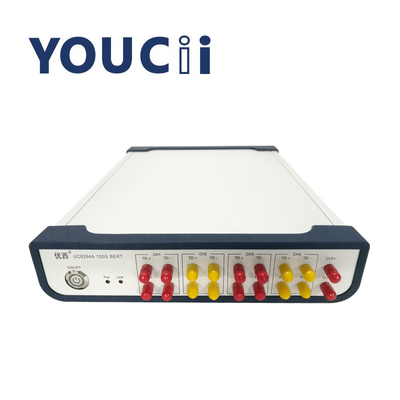

UC9264A é um verificador do erro mordido do produto 100G. Pode ser usado nos testes do desenvolvimento e de produção de dispositivos óticos, de cabos de alta velocidade, dos módulos óticos e dos sistemas de comunicação. Apoia as taxas múltiplas que variam de 9.953Gbps a 14.5Gbps e a 25-29Gbps.
Aplicação
o aplica-se a todos os tipos do módulo leve (QSFP28 CFP2, CFP4, SFP28, SFP +, QSFP +, CFP) e do subsistema de teste do erro
o é apropriado para todos os tipos do cabo ativo, passivo, teste ativo das jujubas da fibra
o atua como uma fonte para um 10G, plataforma do sinal do teste 100G
Características
o apoia as taxas que variam de 9.953Gbps a 14.5Gbps, e os 25 a 29Gbps
o integra quatro geradores de código programáveis e quatro detectores de erro mordido.
módulo de pulso de disparo integrado interno do ;
Unidade integrada da recuperação de pulso de disparo do detector de erro do bocado;
Especificações
| Modelo |
MINUTO |
modelo |
máximo |
unidade |
nota |
| Parâmetros gerais |
| tensão de fonte de alimentação |
100 |
220 |
240 |
V |
Corrente alternada (C.A.), 50-60HZ |
| Consumo de potência |
20 |
W |
|
| Temperatura de trabalho |
0 |
|
55 |
℃ |
|
| TAMANHO |
235 x 55 x 320 |
milímetro |
|
| Detector de erro do bocado (ED) |
| Escala nivelada entrada |
100 |
— |
1200 |
mVppd |
Entrada diferencial, acoplamento da C.A. |
| Escala entrada da taxa |
9,953 |
— |
29 |
Gbps |
|
| |
100 |
ohm |
diferença |
| Tipo do conector |
SMA |
|
diferença, o painel frontal |
| Tipos apoiados do código |
PRBS 2n-1, n=7, 9, 10, 11, 15,23, 31, até 20 bits/Ch, definidos pelo utilizador |
taxa 9.953~14.5Gbps |
| PRBS 2n-1, n=9, 15, 31 |
taxa 25~29Gbps |
| Gerador de código programável (PPG) |
| Escala do nível de saída |
200 |
— |
1100 |
mVppd |
Acoplamento diferencial, alterno |
| Escala da taxa de saída |
9,953 |
— |
29 |
Gbps |
9.953~14.5/25~29Gbps |
| Impedância da saída |
100 |
Ohm |
O diferencial |
Exigências da fonte da alimentação CA
O instrumento cumpre com os regulamentos da classe II da sobretensão. A tensão de funcionamento é tensão AC de 100 ~240V, escala de frequência 48-66Hz, tensão de funcionamento 115V quando, a corrente máxima do consumo for 230mA; Tensão de funcionamento 230V, mais
A corrente máxima do consumo é 120mA.
O cabo de alimentação
De acordo com standard de segurança internacionais, o instrumento é equipado com um cabo de alimentação de 3 núcleos que encontre padrões nacionais. Conecte somente a tomada do cabo de alimentação em uma tomada de poder com a proteção à terra.
Indicador de poder
As luzes indicadoras do poder acima de quando o instrumento for posto sobre.
Descrição da relação de comunicação
Há dois portos de comunicação no painel traseiro do instrumento, a saber relação de USB e relação RS232.
A relação de USB
A relação de USB é uma relação padrão do B de 4 núcleos, que possa ser conectada ao instrumento e ao PC, e o instrumento pode ser controlado monitorando o software.
