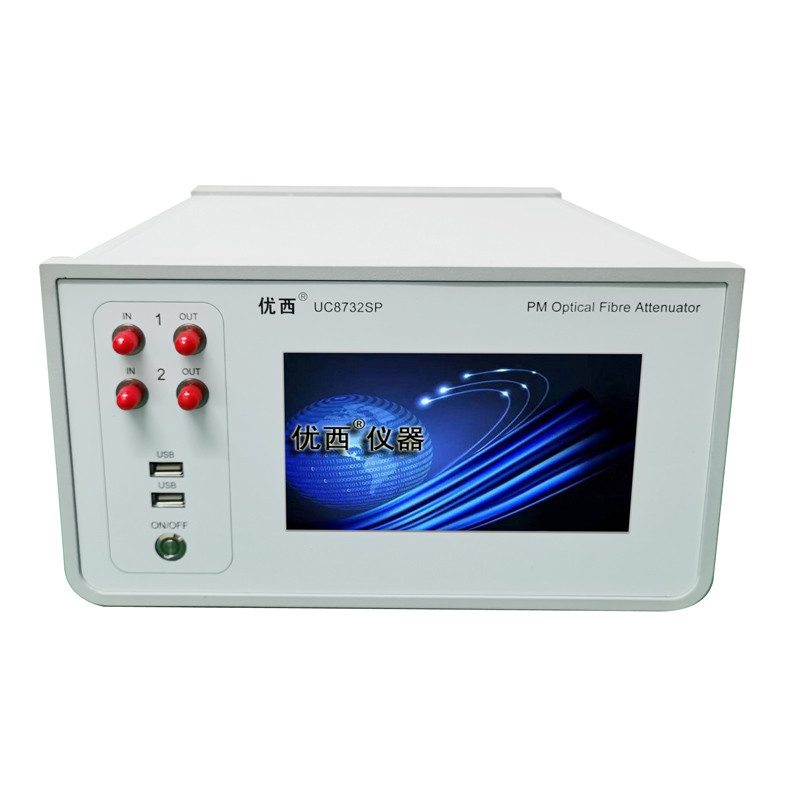

Atenuador óptico de conservação da polarização de dois canais Distância de atenuação 0~45 dB
Especificações
| Modelo # |
UC8732SP |
| Faixa de atenuação |
0 a 45 dB |
| Comprimento de onda operacional |
1550 ± 5 nm |
| Perda de inserção |
≤1,8 dB |
| Tipo de fibra |
8/125 um PMF |
| Tipo de conector |
Conector FC/APC |
| Precisão de atenuação |
≤ ± 0,1 dB (0 ~ 25 dB)
≤ ± 0,02 dB (0 ~ 25 dB com controlo de potência)
|
| Repetitividade |
≤ ± 0,02 dB |
| Tempo médio de PM do monitor |
1 a 1000 ms |
| Tempo de liquidação |
100 ms |
| Velocidade de transição de atenuação |
0.1 ~ 50 dB/s |
| Perda de retorno |
> 50 dB |
| Potência máxima de entrada segura |
+20 dBm |
| Tamanho da tela sensível ao toque |
7" |
| Interface de comunicação |
RS232, USB, RJ45 |
| Período de recalibração |
2 anos |
| Temperatura de operação |
0 ̊ +40°C |
| Temperatura de armazenamento |
-30 ̊+80°C |
| Potência |
100 a 240 V |
| Dimensões |
280 mm W, 140 mm H, 320 mm D |
| Peso |
40,0 kg |
Aplicações
Teste do módulo óptico ativo/dispositivo:
Na medição de erro multicanal do módulo de transceptor óptico, a medição de dados paralela é realizada.
Na medição da sensibilidade do módulo óptico receptor, é fornecida a entrada de potência óptica paralela rápida e precisa.
Tempo de estabilização de controlo de potência óptica de 100 ms, melhorando muito a eficiência do teste.
Ensaio de integração de rede de comunicação óptica:
Na integração de redes de comunicação óptica, testar o desempenho de transmissão da rede e a função de gestão da rede.
Características
A atenuação óptica e a potência de saída óptica podem ser definidas de forma rápida e precisa e o tempo de estabilização do controlo de potência óptica é inferior a 100 ms.
O atenuador multicanal é definido ao mesmo tempo, são medidas várias portas ao mesmo tempo, poupando muito tempo de medição;
O medidor de potência óptico de alta precisão integrado garante a estabilidade e precisão do monitoramento da potência;
Operação simples, interface gráfica intuitiva, visualização simultânea de dados multicanal, estado do ensaio num único olhar;
Baseado na plataforma do sistema Windows, fácil de usar e operação.
Função do atenuador óptico:
1Ajuste o tamanho do sinal no circuito.
2, no circuito de medição do método de comparação, pode ser utilizado para ler directamente o valor de atenuação da rede medida.
3, melhorar a correspondência de impedância, se alguns circuitos exigem uma impedância de carga relativamente estável, você pode inserir um atenuador entre o circuito e a impedância de carga real,pode amortecer a mudança de impedância.
