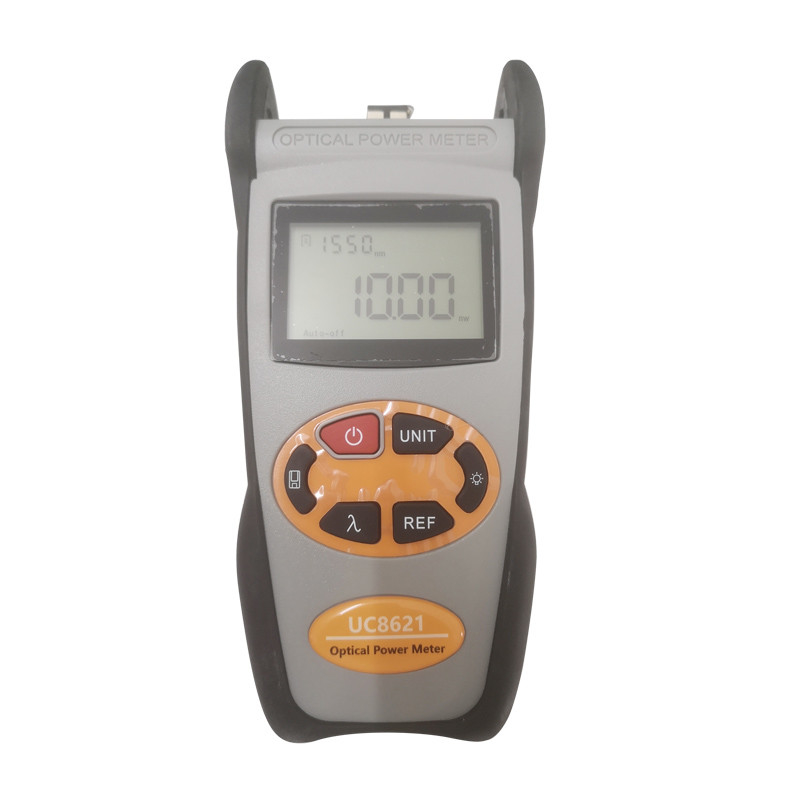

Poder superior ótico Handheld de pleno exercício do medidor de poder -50~+26dBm

• Funções e características

• Teste ótico do poder
• Identificação & interruptor do comprimento de onda da onda Identificação-auto
• Identificação da frequência ---Auto identificação da frequência
• armazenamento ou transferência de 1000 registros através do cabo de USB
• Porto de comunicação de USB para a transferência de teste salvar dos registros
• O nível de poder da referência pode estabelecer-se e ser armazenado
• Função decalibragem do usuário
• Auto-fora função

Especificações

Observação: O tempo de funcionamento da bateria é baseado na condição do sem energia o luminoso. Se poder sobre o luminoso continuamente,

o tempo da operação será mais curto.

Manual da função

(1) tela

Indique os dados e o modo de trabalho do instrumento.

(2) chave do poder

DE LIGAR/DESLIGAR o instrumento

Ajuste da economia de poder: a unidade cortará automaticamente após um tempo inativo de 15 minutos, o que quer que na condição da fonte da bateria ou da fonte da alimentação CA. Escolha uma vez este ajuste, o “auto-fora” indicará na parte inferior esquerda da tela. Esta economia de poder é o ajuste de defeito, abre uma vez o medidor de poder, participará neste modo. Imprensa curto a chave do poder ao modo fora auto da economia de poder.

chave do interruptor da unidade (de 3)

Pressione esta chave para comutar entre a medida absoluta (dBm) e a medida relativa (DB) e o xW do poder ótico.

mW, conversão do dBm: log 10 (mW) = (dBm)

(4) ajuste da referência:

Para armazenar o valor atual do poder como o valor de referência que será indicado no direito superior do painel LCD, ao mesmo tempo a exposição da “referência” também na parte superior direita. Comparará o poder atual com o poder da referência e mostrará o valor relativo do poder no DB.

economia (de 5 )/chave da dados-vista.

a Dados-economia, OPM pode salvar não menos de 1000 dados. A imprensa, a tela indicará os dados que salvar não, ponta que salvar os dados, imprensa do doubel para confirmar a economia.

(6) controle do luminoso: Abra ou gire fora o luminoso.

seleção do comprimento de onda (de 7)/comprimento de onda para identificar

Imprensa curto esta chave para comutar o comprimento de onda e para indicá-lo no superior esquerdo do

O painel LCD, 1310nm é o comprimento de onda do defeito

instrução 5.Operation

5,1 volta DE LIGAR/DESLIGAR

Introduza antes de mais nada a bateria ou a fonte de alimentação, não tem nenhum laser dentro, imprensa para abrir o verificador.

Quando o verificador é à espera, a chave da imprensa pode cancelar ou auto-fora função dos choos. Se o auto-fora fucniton é choosen, o “auto-fora” indicará na parte inferior esquerda da tela. No “auto-fora” estado, o OPM desligará 10 minutos automaticamente.

Se você quer desligar o OPM, imprensa aproximadamente 2 segundos.

5.2 medida potência de saída

5.2.1 decole o tampão de poeira, conectam com o cabo de remendo. Confirme por favor o conector e a virola dos cabos de remendo está limpando.

5.2.2 gire sobre o OPM.

5.2.3 selecione o comprimento de onda. A imprensa curto, seleciona o comprimento de onda calibrado, observação que o comprimento de onda selecionado deve ser o mesmo com o comprimento de onda da fonte de laser.

5.2.3 interruptor da unidade. Imprensa a comutar entre a medida absoluta (dBm) e medida relativa (DB) e xW do poder ótico.

5.2.4 medida do valor relativo. Cada comprimento de onda pode ajustar o valor da referência, imprensa, ajusta o valor atual como o valor da referência, e calcula automaticamente para fora o valor relativo.

5,3 de processo de dados. Este tipo OPM tem uma memória de salvamento de 1000 dados. Quando as economias da necessidade, botão da imprensa, na parte superior direita da tela indicarão o número de salvamento dos dados. Então para reprimir o botão, confirme a economia, o no. da economia desaparecerá na parte superior direita da tela. Como transferir os dados ao PC e à vista ou suprimir dos dados referem por favor o CD.

5,4 identificação automática do comprimento de onda. Pressione o botão do OPM até aparecem “---AU “na parte superior direita da tela; Pressione o botão do OLS, e possa então relieaze esta função.

Detecção de 5,5 frequências. OPM pode testar a frequência do OLS. Se as frequências da saída de OLS de 270Hz, 1KHz, 2KHz em conformidade, OPM detectarão a frequência e mostrá-la-ão no direito superior do LCD automaticamente.

calibração de 5,6 Usuário-autos.

Refira por favor o CD.

Manutenção geral

6,1 sempre para manter o conector os portos de seu medidor de poder estão limpos.

6,2 não use conectores de fibra ótica/adaptadores da qualidade má, se não, danificará a relação do detector que afetará extremamente o desempenho da unidade.

6,3 a tentativa para usar somente o adaptador forneceu.

6,4 uma vez não no uso, certifique-se que tampão da poeira-prova está colocada corretamente sobre os portos óticos.

6,5 obstrua com cuidado in/out para que conectores/adaptadores da fibra evitem riscos no porto do medidor de poder.

6,6 mantenha limpezas regulares no porto ótico do medidor de poder, por favor limpo com cotonetes de algodão forneceu usando o álcool corretamente.

Pesquisa de defeitos

bateria 8.Change

Se você encontra a bateria é fraca ao operá-lo, para desligar por favor imediatamente a unidade e para mudar uma bateria nova.
