CDR 10Gbps de varredura completa de U9710B
| Não. |
Especificações |
Máximo. |
Mínimo. |
Unidade. |
| 1 |
Escala da taxa de dados |
11,3 |
0,155 |
Gbps |
| 2 |
Escala de comprimento de onda |
1600 |
800 |
nanômetro |
| 3 |
Ótico entre a escala (determinada pela sensibilidade do módulo) |
+3 |
-15 |
dBm |
| 4 |
A saída recuperou a escala elétrica do pulso de disparo |
5.65 / 2,825 |
0.0775/0.03875 |
Gigahertz |
| 5 |
Amplitude elétrica do pulso de disparo da saída |
600 (valor típico) |
mVpp |
| 6 |
Tempo de elevação do pulso de disparo (OC-192) (20%~80%) |
33,1 |
22,2 |
picosegundo |
| 7 |
Tempo de queda do pulso de disparo (OC-192) (80%~20%) |
33,7 |
23,9 |
picosegundo |
| 8 |
Tremor da saída (10.3125Gbps) |
1 (valor típico) |
picosegundo |
| 9 |
Frequência de pulso de disparo (10.3125Gbpsrate, by2/4 divididos) |
5.156 / 2,578 |
5.156 / 2,578 |
Gigahertz |
| 10 |
A perda interna de sinal detecta (o LOS) |
128 (sobrecarga) |
5 (sensibilidade) |
milivolt |
| 11 |
Tensão de fonte de alimentação (tensão de entrada da fonte da alimentação externa) |
5,5 |
4 |
V |
| 12 |
Temperatura de funcionamento |
85 |
-40 |
℃ |

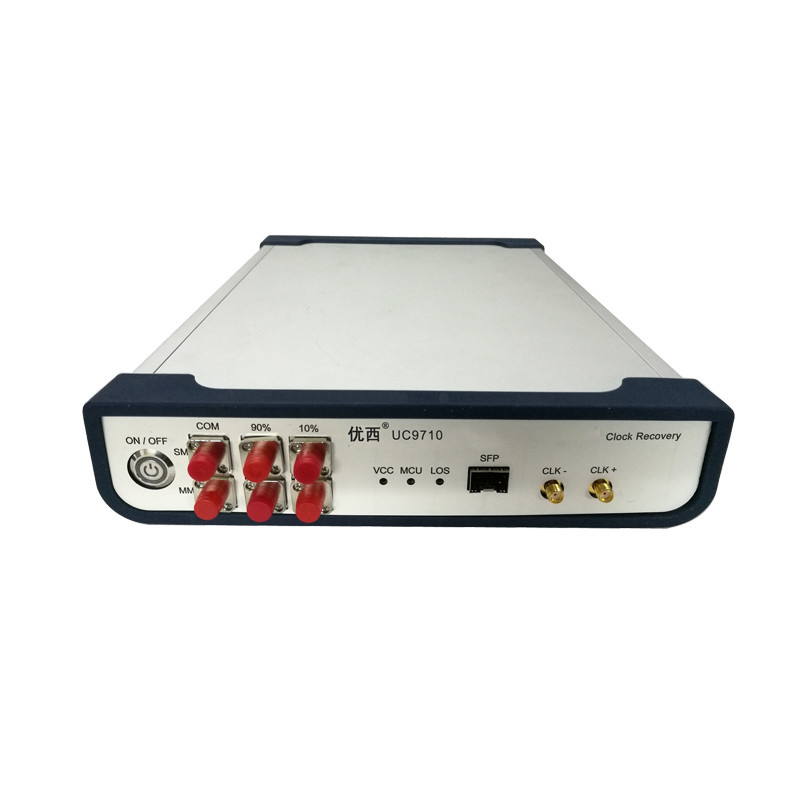

O CDR U9710 (módulo da recuperação de pulso de disparo) é utilização principal para fornecer o sinal da recuperação de pulso de disparo no ambiente de teste sem provocar o pulso de disparo, para usar o osciloscópio de preparação de amostras para testar o diagrama ótico do olho do dispositivo. A aplicação típica é os testes do equipamento de rede ótico ou do produto do PRUMO na aplicação de PON. Porque o dispositivo fotométrico próprio não tem nenhuma saída de pulso de disparo da divisão da frequência, é necessário recuperar o sinal de pulso de disparo provocar o osciloscópio de preparação de amostras ao testar o diagrama ótico do olho.
O CDR U9710 tem um porto ótico de SFP, que seja apropriado para SFP encapsule SFP convencional, SFP+, OLT SFP e outros módulos óticos. Precisa somente o lado receptor do módulo ótico de converter o sinal ótico ao sinal elétrico, e de extrai-lo então e à saída o pulso de disparo do sinal elétrico. O sinal de pulso de disparo é usado principalmente para o sinal do disparador do osciloscópio. Este dispositivo auto-adapta-se à taxa e não se exige a configuração de software.
FAQ
Q: É você um fabricante da fábrica?
: Sim nós somos fabricante com 13 anos de experiência nesta indústria e fornecida muitos produtos de boa qualidade.
Q: Onde está seu mercado principal?
: Ásia, Europa, América, Médio Oriente, África e outros países e regiões.
Q: Que é sua quantidade de ordem mínima (MOQ)?
: Como uma política padrão, nós aceitamos MOQ de 1set, e os artigos misturados disponíveis, ainda precisa de confirmar com nossas vendas de acordo com linhas de produtos diferentes.
Q: Posso eu personalizar o tamanho e a cor do caso?
: Sim. Nós podemos discuti-lo.
Q: Posso eu comprar algumas amostras primeiramente antes das ordens principais? É a taxa da amostra reembolsável?
: Sim, a taxa da amostra e a taxa da expedição devem ser pagadas adiantado.
Q: Quanto tempo é o prazo de execução de produção?
: 5 dias para os produtos conservados em estoque, os produtos diferentes têm prazos de entrega diferentes, de acordo com a situação real.
