Descrição do produto:
O medidor de potência óptica é uma ferramenta essencial concebida para medir e analisar com precisão sinais ópticos em redes de fibra óptica.Este dispositivo é particularmente valorizado pelas suas capacidades superiores de medição de perda de retorno, com uma perda de retorno superior a 40 dB. Este elevado nível de perda de retorno garante uma reflexão mínima do sinal,que é fundamental para manter a integridade e eficiência dos sistemas de comunicação de fibra ópticaCom a sua capacidade de medir com precisão a perda de retorno, o medidor de potência óptica ajuda técnicos e engenheiros a diagnosticar e solucionar problemas de rede de forma eficaz, garantindo o desempenho óptimo do sistema.
Uma das características destacadas deste medidor de potência óptica é a sua linearidade excepcional na medição de potência.06 dB na gama de comprimentos de onda de 1200 nm a 1610 nm e níveis de potência de +5 dBm a -50 dBmEsta notável precisão permite aos utilizadores contar com leituras consistentes e precisas, o que é crucial para aplicações que exigem uma elevada fidelidade de medição.Se estiver a trabalhar em fibras de modo único (SM) ou multimodo (MM) padrão com tamanhos de núcleo até 62.5 micrómetros, este medidor de potência é perfeitamente adaptado para lidar com estas aplicações com facilidade.
| Modelo # |
U8201M |
U8202M |
U8201MH |
U8202MH |
| Número de canais |
1 |
2 |
1 |
2 |
| Faixa de potência |
+9 ~ -66 dBm |
+25 ~ -50 dBm |
| Faixa de comprimento de onda |
850 ~ 1700 nm |
|
Período de amostragem da potência (taxa)
|
1 ms (((1 KHz) |
| Comprimento de onda de calibração |
850/980/1310/1490/1550/1610 nm |
| Tipo de fibra de aplicação |
SM e MM padrão até 62,5 um de tamanho do núcleo |
|
- Absoluto
Incerteza (precisão) nas condições de referência
|
± 4% (1200 nm ~ 1610 nm, +5 ~ -50 dBm) |
± 4% (1200 nm ~ 1610 nm, +20 ~ -35 dBm) |
|
Relativo
Incerteza (precisão) nas condições de referência
|
< 0,02 dB Típico |
| Linearidade (potência) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, +5 ~ -50 dBm) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, +20 ~ -35 dBm) |
| Perda de retorno |
> 40 dB |
| Interface de comunicação |
RS232 |
| Armazenamento de dados de amostragem |
Suporta a aquisição e armazenamento contínuos de dados por até 2 horas online, com gráficos de curvas de potência |
| Fornecimento de energia |
DC5V3A,Equipado com um adaptador de alimentação AC de 100~240V |
| Temperatura de operação |
0 °C + 40 °C |
| Temperatura de armazenamento |
-30 ️ +80°C |
| Período de recalibração |
2 anos |
| Dimensões |
100 mm W, 30 mm H, 165 mm D |
| Peso |
10,0 kg |
Aplicações:

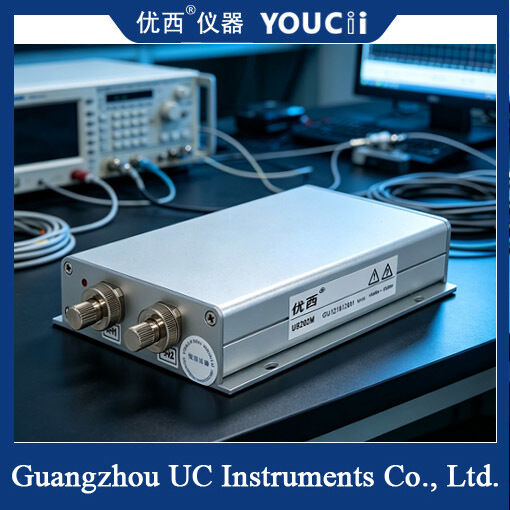

O módulo de medidor de potência óptica de dois canais YOUCii U8202M é um instrumento avançado e confiável concebido para satisfazer as necessidades dos profissionais que trabalham em comunicação e testes de fibra óptica.De dimensões compactas de largura igual ou superior a 100 mm, com 30 mm de altura e 165 mm de profundidade, e com um peso de apenas 1,0 kg, este dispositivo é altamente portátil e conveniente para aplicações de campo e de laboratório.A sua ampla gama de comprimentos de onda de 850 a 1700 nm torna-o versátil para várias redes e sistemas ópticos.
Este medidor de potência óptica é ideal para ocasiões em que a medição precisa e rápida da potência óptica é crucial.O YOUCii U8202M garante a monitorização em tempo real e a aquisição precisa de dados, que é essencial durante a instalação, manutenção e solução de problemas de cabos de fibra óptica.Aumentar a eficiência e poupar tempo em cenários de rede complexos.
