Descrição do Produto:
O Medidor de Potência Óptica é um instrumento altamente confiável e preciso projetado para medir a potência óptica em redes de fibra óptica. Ele apresenta uma ampla faixa de comprimento de onda de calibração cobrindo 850 nm, 980 nm, 1310 nm, 1490 nm, 1550 nm e 1610 nm, tornando-o adequado para uma ampla variedade de aplicações de fibra óptica. Esta extensa faixa de comprimento de onda garante compatibilidade com fibras monomodo (SM) e multimodo (MM), suportando tipos de fibra padrão de até 62,5 µm de tamanho de núcleo. Essa versatilidade permite que técnicos e engenheiros avaliem e mantenham com precisão diversos sistemas de comunicação óptica com facilidade.
Uma das principais características de desempenho deste Medidor de Potência Óptica é sua excepcional especificação de perda de retorno, que excede 40 dB. Alta perda de retorno é crítica em testes de fibra óptica porque indica reflexão mínima de sinal nos pontos de conexão, garantindo que as medições não sejam comprometidas pela luz retrorefletida. Este recurso garante que o dispositivo forneça leituras precisas e estáveis, essenciais para diagnosticar e solucionar problemas de links de fibra óptica de forma eficaz. O desempenho superior de perda de retorno deste medidor de potência ajuda a manter a integridade e a eficiência das redes ópticas, reduzindo o tempo de inatividade e aumentando a confiabilidade geral do sistema.
| Modelo # |
U8201M |
U8202M |
U8201MH |
U8202MH |
| Número de Canais |
1 |
2 |
1 |
2 |
| Faixa de Potência |
+9 ~ -66dBm |
+25 ~ -50dBm |
| Faixa de Comprimento de Onda |
850 ~ 1700 nm |
|
Período de amostragem de potência (taxa)
|
1ms(1KHz) |
| Comprimento de Onda de Calibração |
850/980/1310/1490/1550/1610 nm |
| Tipo de Fibra de Aplicação |
SM e MM padrão até 62,5 um de tamanho de núcleo |
|
Absoluto
Incerteza (precisão) em condição de referência
|
± 4% (1200 nm ~ 1610 nm, +5~ -50dBm) |
± 4% (1200 nm ~ 1610 nm, +20~ -35dBm) |
|
Relativo
Incerteza (precisão) em condição de referência
|
< 0.02 dB Típico |
| Linearidade (potência) |
≤ ± 0.06 dB (1200 nm ~ 1610 nm, +5~ -50dBm) |
≤ ± 0.06 dB (1200 nm ~ 1610 nm, +20~ -35dBm) |
| Perda de Retorno |
> 40 dB |
| Interface de Comunicação |
RS232 |
| Armazenamento de Dados de Amostragem |
Suporta aquisição e armazenamento contínuo de dados por até 2 horas online, com plotagem de curva de potência |
| Fonte de Alimentação |
DC5V3A, Equipado com um adaptador de energia AC de 100~240V |
| Temperatura de Operação |
0 ~ +40℃ |
| Temperatura de Armazenamento |
-30 ~ +80℃ |
| Período de Recalibração |
2 anos |
| Dimensões |
100 mm L, 30 mm A, 165 mm P |
| Peso |
1.0 kg |
Aplicações:

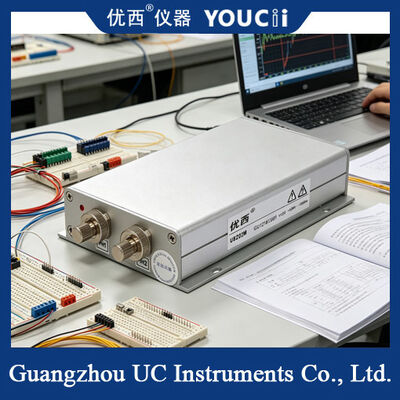

O Medidor de Potência Óptica Dual-channel YOUCii U8202M é um instrumento avançado e confiável projetado para uma ampla gama de aplicações em ambientes de comunicação e teste de fibra óptica. Com sua configuração dual-channel, ele oferece capacidades de medição simultânea, tornando-o ideal para cenários que exigem avaliação rápida e precisa da potência óptica em múltiplas fibras ou comprimentos de onda. Este produto é amplamente utilizado em telecomunicações, data centers, instalações de redes de fibra óptica e tarefas de manutenção onde precisão e eficiência são críticas.
Uma das principais ocasiões de aplicação para o YOUCii U8202M é na instalação e comissionamento de redes de fibra óptica. Técnicos confiam em sua alta precisão, com uma incerteza inferior a 0,02 dB em condições de referência, para garantir que os sinais ópticos sejam transmitidos dentro das faixas de potência aceitáveis. Essa precisão ajuda a minimizar a perda de retorno, o que é essencial para manter a integridade do sinal e reduzir potenciais interrupções na rede. O recurso dual-channel permite a medição simultânea da potência de entrada e saída ou a comparação entre duas linhas de fibra, acelerando significativamente o processo de teste em implantações de grande escala.
