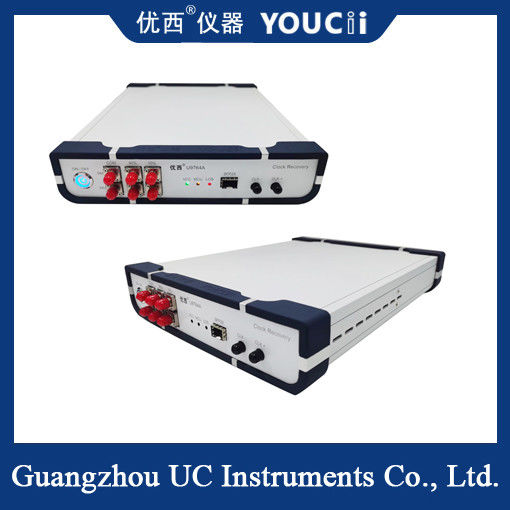

O CDR multi-divisão de 100 Gbps fornece um sinal de recuperação de relógio

O CDR de multi-divisão de 100 Gbps fornece um sinal de recuperação de clock

Indicadores técnicos
Taxa de dados: Suporta recuperação de clock de 25 a 28 Gbps, cobrindo os requisitos de teste multicanal de 100 Gbps.

Tipo de interface: A porta óptica SFP28 é adotada, compatível com fibras ópticas monomodo/multimodo e compatível com conectores como FC-PC.

Sensibilidade: A sensibilidade OMA é inferior a -8 DBM (multimodo) e -13 DBM (monomodo), garantindo operação estável em baixa potência óptica.

Jitter de clock: O jitter de clock de saída é inferior a 200fs (como em 53,125 GBd), garantindo a precisão do teste de sinal de alta velocidade.

Relação de divisão de frequência: Suporta relações de divisão de frequência como 1/2, 1/4, 1/8, 1/16 e 1/32, adaptando-se flexivelmente a diferentes cenários de teste.

Cenários de aplicação
Teste de equipamentos de rede óptica: É usado para pesquisa e desenvolvimento e teste de produção de módulos ópticos 100G/400G e componentes TOSA/ROSA para verificar a integridade do sinal e a qualidade do diagrama de olho.

Teste de barramento serial de alta velocidade: Suporta recuperação de clock para interfaces como PCIe e SATA para garantir a sincronização da transmissão de dados.

Teste de transmissão de longa distância: No teste de transmissão por fibra óptica variando de cinco a dez quilômetros, resolve o problema do acúmulo de jitter causado por diferentes fontes do clock do medidor de erro de bit e sinais ópticos.

Teste de dispositivos ópticos multicanais: Através da recuperação de clock de canal duplo ou multicanal, o teste paralelo de múltiplos sinais ópticos é alcançado para aumentar a eficiência.
