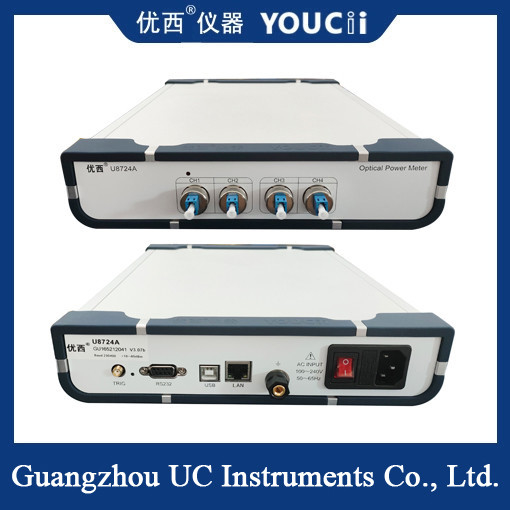

Portão LC de quatro canais, medidor de potência óptica de varredura rápida +10~-65 dBm
O princípio de funcionamento do medidor de potência óptica de varredura rápida de quatro canais consiste em converter sinais ópticos em sinais elétricos por meio de dispersão e absorção.O detector converte o sinal luminoso num sinal elétrico, e então usa o circuito para medir e amplificar o sinal, mesmo que o sinal fraco possa ser medido com precisão, e converter a taxa de sucesso ou energia.
Características técnicas
Medição multicanal: o projeto de quatro canais permite medir vários sinais ópticos simultaneamente, melhorando a eficiência da medição.
Análise rápida: com a função de varredura rápida, pode capturar rapidamente a mudança do sinal óptico, o que é adequado para cenários de medição dinâmica.
Alta precisão: utilização de um detector de alta precisão e de um circuito de medição para garantir a precisão dos resultados das medições.
Ampla faixa de comprimentos de onda: suportar uma variedade de comprimentos de onda de medição de sinal de luz, para atender a diferentes requisitos de aplicação.
Specificação
| Modelo # |
U8724A |
U8724H |
U8724C |
| Elementos de sensores |
InGaAs |
| Faixa de comprimento de onda |
850 ~ 1700 nm |
| Comprimento de onda de calibração |
850/980/1310/1490/1550/1610 nm |
1510 a 1625 nm
Calibração contínua
|
| Faixa de potência |
+10 ~ -65 dBm |
+25~-55 dBm |
+5~-75 dBm |
| Período de amostragem |
100us (10KHz) |
10 us (100KHz) |
| Tipo de fibra de aplicação |
SM e MM padrão até 62,5 um de tamanho do núcleo |
| Incerteza (precisão) |
± 4% (1200 nm ~ 1610 nm) |
| Incerteza relativa (precisão) |
< 0,02 dB Típico |
| Linearidade (potência) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0~ -60 dBm) |
| Perda de retorno |
> 40 dB |
| Interface de comunicação |
RS232, USB, Controle por PC |
| Temperatura de operação |
0 °C + 40 °C |
| Temperatura de armazenamento |
-30 ️ +80°C |
| Período de recalibração |
2 anos |
| Dimensões |
235 mm W, 55 mm H, 320 mm D |
| Peso |
30,0 kg |
Área de aplicação
Comunicação óptica: utilizada para medir a potência de saída, a perda e outros parâmetros dos equipamentos de comunicação óptica, o que é muito importante para melhorar a qualidade e a estabilidade da comunicação.
Sensor de fibra óptica: é amplamente utilizado no campo da sensorização de fibra óptica, como sensor de temperatura, sensor de pressão e sensor de tensão,e reflete a mudança de quantidade física do objeto medido medindo o grau de curvatura e a direção de curvatura da fibra óptica.
Ciências da vida: no domínio das medições celulares e moleculares nas ciências da vida, como as medições de proteínas,um medidor de potência óptica de quatro canais pode ser utilizado para medir o valor de absorção da amostra, calcula-se assim a concentração de proteínas na amostra.
Processamento a laser: Usado para testar lasers e sua potência de saída para determinar a confiabilidade e segurança do processo de processamento.
Áreas de pesquisa: Usadas para medição e calibração da intensidade da luz em experimentos ópticos e análise do desempenho fotocatalítico na pesquisa de materiais catalisadores.
