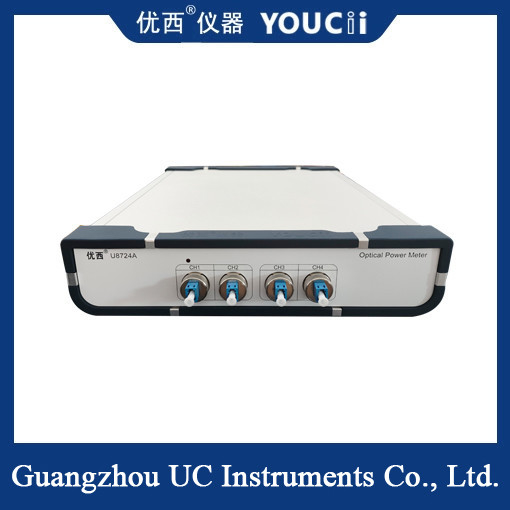

Medidor de potência óptica com adaptador LC controlado por PC de 4 canais com sonda incorporada
O medidor de potência óptico de quatro canais é constituído principalmente por fotodetector, amplificador, filtro, conversor analógico-digital e microprocessador.o sinal óptico é recebido pelo fotodetector e convertido num sinal elétrico, que é processado pelo amplificador e filtro e, em seguida, convertido em sinal digital pelo conversor analógico-digital e, finalmente, processado e exibido pelo microprocessador.Este processo garante a precisão e estabilidade da medição.
Características e vantagens
Alta sensibilidade: O medidor de potência óptico de quatro canais tem uma sensibilidade extremamente elevada e é capaz de detectar níveis iniciais de sinal muito fracos para rastreamento em tempo real e níveis de sinal aumentados.
Alta precisão: com eletrónica analógica de alto desempenho e tecnologia de supressão de ruído,medidores de potência ópticos de quatro canais fornecem níveis de sinal zero ultra-baixo e estável e precisão máxima em toda a faixa de potência.
Medição multicanal: o medidor de potência óptica de quatro canais pode medir simultaneamente o sinal óptico de quatro canais, o que melhora muito a eficiência da medição.
Ampla gama dinâmica: possui uma gama dinâmica profunda, pode adaptar-se às necessidades de medição de sinais luminosos de diferentes intensidades.
Specificação
| Modelo # |
U8724A |
U8724H |
U8724C |
| Elementos de sensores |
InGaAs |
| Faixa de comprimento de onda |
850 ~ 1700 nm |
| Comprimento de onda de calibração |
850/980/1310/1490/1550/1610 nm |
1510 a 1625 nm
Calibração contínua
|
| Faixa de potência |
+10 ~ -65 dBm |
+25~-55 dBm |
+5~-75 dBm |
| Período de amostragem |
100us (10KHz) |
10 us (100KHz) |
| Tipo de fibra de aplicação |
SM e MM padrão até 62,5 um de tamanho do núcleo |
| Incerteza (precisão) |
± 4% (1200 nm ~ 1610 nm) |
| Incerteza relativa (precisão) |
< 0,02 dB Típico |
| Linearidade (potência) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0~ -60 dBm) |
| Perda de retorno |
> 40 dB |
| Interface de comunicação |
RS232, USB, Controle por PC |
| Temperatura de operação |
0 °C + 40 °C |
| Temperatura de armazenamento |
-30 ️ +80°C |
| Período de recalibração |
2 anos |
| Dimensões |
235 mm W, 55 mm H, 320 mm D |
| Peso |
30,0 kg |
Área de aplicação
Comunicação óptica: The four-channel optical power meter is used in the field of optical communication to measure the signal strength of each node in optical fiber communication and help regulate the transmission and reception of optical signalsAo mesmo tempo, também pode ser utilizado para testar conectores de fibra óptica, atenuação de fibra óptica, etc.
Detecção de fibra óptica: no campo da detecção de fibra óptica, um medidor de potência óptica de quatro canais pode ser usado para medir o grau de curvatura e a direção de curvatura da fibra óptica,de modo a refletir a variação de temperatura do objeto medidoAlém disso, também tem uma ampla gama de aplicações em sensores de pressão e sensores de tensão.
Ciências da Vida: No campo das ciências da vida, os medidores de potência ópticos de quatro canais podem ser utilizados para medições celulares e moleculares.um medidor de potência óptica de quatro canais pode ser utilizado para medir o valor de absorção da amostra, calcula-se assim a concentração de proteína na amostra.
