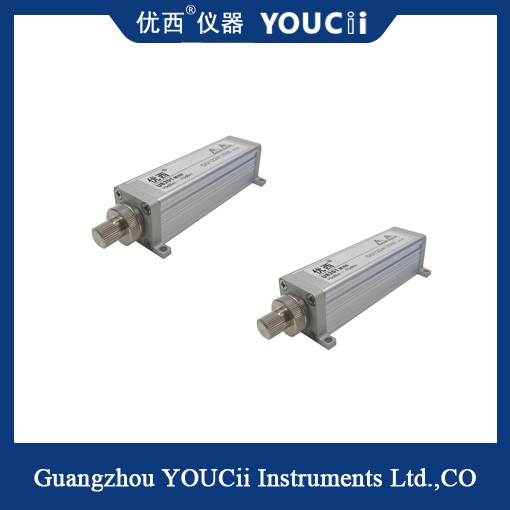

Módulo de medição de potência óptica de canal único mini +7 ~ -70 dBm
O módulo mini de medidor de potência óptica de canal único é usado principalmente para medir a potência absoluta de um sinal óptico ou a perda relativa de potência óptica através de uma seção de fibra óptica.Pode ajudar os utilizadores a avaliar com rapidez e precisão a qualidade da transmissão de fibra óptica e garantir a estabilidade e a fiabilidade do sistema de comunicação.
Tamanho compacto: O mini design torna o módulo fácil de transportar e operar, adequado para uso em ambientes complexos, como alta altitude e campo.
Medição por canal único: a medição de potência óptica através de um único canal simplifica o processo de operação e melhora a eficiência da medição.
Medição de alta precisão: são utilizados módulos avançados de circuito integrado e fotodiodos para garantir a precisão e estabilidade dos resultados da medição.
Calibração de comprimentos de onda múltiplos: pontos de calibração de comprimentos de onda convencionais incorporados (como 1310 nm, 1490 nm, 1550 nm, etc.), com suporte à calibração de comprimentos de onda personalizados,para satisfazer as necessidades de diferentes cenários de aplicação.
Duração de vida: O uso de baterias de lítio recarregáveis (ou baterias secas) de forma a assegurar necessidades de utilização a longo prazo.
Fácil de operar: a tarefa de medição pode ser completada por uma simples operação de botão, e a função de calibração automática de zero-clearing é suportada, o que reduz a dificuldade de operação.
Especificações
| Modelo |
U8201MINI |
| Elementos de sensores |
InGaAs |
| Faixa de comprimento de onda |
850 ~ 1700 nm |
| Comprimento de onda de calibração |
850/980/1310/1490/1550/1610 nm |
| Faixa de potência (dBm) |
+7 ~ -70 dBm |
| Período de amostragem da potência ((Taxa) |
1 ms ((1KHz) |
| Tipo de fibra de aplicação |
SM e MM padrão até 62,5 um de tamanho do núcleo |
| Interface de entrada óptica |
FC/PC ou FC/APC |
| Incerteza absoluta (precisão) na condição de referência |
± 4% (1200 nm ~ 1610 nm) |
| Incerteza relativa (precisão) nas condições de referência |
< 0,02 dB Típico |
| Linearidade (potência) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, 5~ -50 dBm) |
| Perda de retorno |
> 40 dB |
| Interface de comunicação |
RS232 |
| Período de calibração |
2 anos |
| Temperatura de operação |
0 ~ +40°C |
| Temperatura de armazenamento |
-30 ~ +80°C |
| Dimensões |
37 mm W, 25 mm H, 115 mm D |
| Peso |
0.2 kg |
O módulo de medidor de potência óptico de um único canal é adequado para os seguintes cenários:
Instalação do tronco de comunicação: Usado para medir a perda e o nível de potência óptica de ligações de fibra óptica durante a construção e manutenção de sistemas de comunicação de fibra óptica.
Manutenção dos dispositivos: verificar e manter periodicamente os dispositivos de comunicação de fibra óptica para garantir o seu funcionamento normal e a qualidade da comunicação.
Investigação e produção: Utilizado para medir as características de potência e perda de sinais ópticos durante a investigação e produção ópticas.
