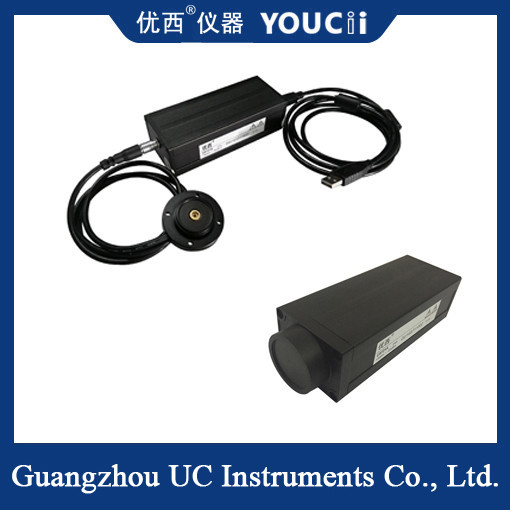

Proba de digitalização rápida USB PD Métro de potência óptica externa +5~-70dBm
Características funcionais
Conexão de interface USB:
É conectado ao computador através da interface USB para realizar a transmissão e leitura de dados em tempo real.
Suporte à função plug and play, simplificar o processo de ligação e utilização.
Função de varredura rápida:
Com a capacidade de amostragem de alta velocidade, várias medições de potência óptica podem ser concluídas em pouco tempo.
É adequado para cenários de medição de potência óptica que exijam monitorização em tempo real e resposta rápida.
Projeto externo do PD:
O fotodiodo (PD) é externo como detector de luz, o que permite que a sonda seja mais flexível para se adaptar a diferentes ambientes e necessidades de medição.
O design externo também ajuda a proteger o fotodiodo de danos, estendendo a vida útil da sonda.
Medição de alta precisão:
A sonda adota um dispositivo de conversão fotoelétrica de alto desempenho, que pode realizar medições de potência óptica de alta precisão.
Cobrir uma ampla gama de faixas de medição e comprimentos de onda para satisfazer diferentes necessidades de medição de potência óptica.
| Modelo |
U8721A |
U8721B |
U8721C |
U8721D |
U8721H |
| Elementos de sensores |
InGaAs |
| Faixa de comprimento de onda |
850 ~ 1700 nm |
| Comprimento de onda de calibração |
850 / 980 / 1310 / 1510 ~ 1640nm Calibração contínua |
| Faixa de potência (dBm) |
+ 5 ~ -65 |
+ 5 ~ -70 |
+ 5 ~ -80 |
+ 25 ~ -60 |
|
Período de amostragem da potência ((Taxa)
|
100 us ((10KHz) |
10 us ((100KHz) |
| Tipo de fibra de aplicação |
Padrão SM e MM |
| Interface de entrada óptica |
Com um comprimento superior a 50 mm, mas não superior a 150 mm/Adaptador LC/SC |
|
- Absoluto
Incerteza (precisão) nas condições de referência
|
± 4% (1200 nm ~ 1610 nm) |
|
Relativo
Incerteza (precisão) nas condições de referência
|
< 0,02 dB Valor normal |
| Linearidade (potência) |
≤ ± 0,06 dB (1200 ~ 1610 nm, + 0 ~ -60 dBm) |
| Perda de retorno |
> 40 dB |
| Interface de comunicação |
USB |
+Trig |
+Trig +BNC |
+Trig |
| período de calibração |
2 anos |
| Temperatura de operação |
0 ~ +40°C |
| Temperatura de armazenamento |
-30 ~ +80°C |
| Dimensões |
52 mm H, 60 mm W, 150 mm D |
| Peso |
10,0 kg |
As sondas de medidor de potência óptico externo com digitalização rápida por USB PD são amplamente utilizadas nas seguintes áreas:
Comunicação por fibra óptica: utilizada para medir a potência óptica no sistema de comunicação por fibra óptica, monitorizar a qualidade da transmissão do sinal,e assegurar o funcionamento estável do sistema de comunicação.
Ensaios ópticos: utilizados no laboratório óptico para medir o desempenho de dispositivos ópticos, tais como lasers, amplificadores ópticos, atenuadores ópticos, etc.,para fornecer apoio de dados para a investigação e desenvolvimento ópticos.
Monitorização da rede óptica: é utilizada para monitorizar as alterações de potência óptica na rede óptica em tempo real, descobrir e resolver falhas potenciais da rede a tempo,e assegurar o funcionamento estável da rede.
Investigação científica: no domínio da óptica, da optoelectrónica e de outras investigações, utilizadas para medir e analisar as alterações e características da potência óptica,Promover o progresso científico e a inovação tecnológica em domínios conexos.
