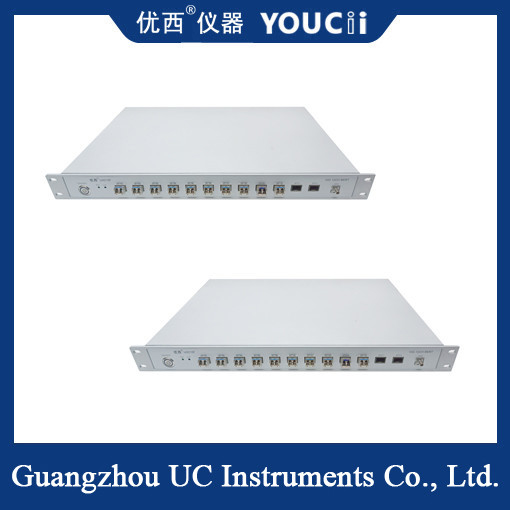

15G 12 canais de taxa de erro óptico total 622M ~ 15.0G BERT
Visão geral das características
Alta velocidade: são suportadas taxas de dados de até 15 Gbps para satisfazer os requisitos de ensaio dos modernos sistemas de comunicação óptica de alta velocidade.
Multicanal: com 12 canais de porta óptica, todos os canais podem sincronizar entrada e saída, podem detectar erros paralelos, melhorar a eficiência do teste.
Teste de taxa total: suporte ao teste de erro de taxa total de baixa velocidade para alta velocidade, abrangendo vários pontos de taxa convencionais, adequado para o módulo ativo convencional atual.
Alta precisão: com baixa saída de jitter clock e capacidades de detecção de erros de alta precisão para garantir a precisão dos resultados dos ensaios.
12 canais elétricos (observe que se trata de um exemplo de porta elétrica e que as características de uma porta óptica são semelhantes):Todos os canais sincronizam entrada e saída para permitir a detecção independente de erros.
Detecção contínua e periódica de erros de bits: fornece uma detecção completa de erros de bits.
Suporte a uma variedade de tipos de código: como PRBS7, PRBS23, PRBS31 etc., para atender a diferentes necessidades de teste.
A saída do relógio de baixa vibração: assegurar a estabilidade do sinal de ensaio.
Especificações
| - Não, não. |
Argumento |
Min. |
Modelo |
Max. |
unidade |
| 1 |
Taxa de dados |
0.614 |
0.614,1.22,2.25,2.457,2.5,3.07,3.125,4.915,5.0,6.144,6.25,8.5,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.519,11.7 |
11.7 |
Gbit/s |
| 2 |
Número de canais |
|
12 (12 portas de canal) |
|
|
| 3 |
Padrão de código |
|
A taxa de variação da taxa de variação da taxa de variação da taxa de variação da taxa de variação da taxa de variação da taxa de variação da taxa de variação da taxa de variação da taxa de variação. |
|
|
| 4 |
Tempo de subida e queda (20% a 80%) |
|
18 |
23 |
ps |
| 5 |
Reversão do padrão |
|
Suporta a inversão do sinal nas extremidades transmissora e receptora |
|
|
| 6 |
Amplitude de saída do sinal (unilateral) |
200 |
800 |
1000 |
mV |
| 7 |
Jitter de saída de dados (RMS) |
|
1.5 ((10.3125G) |
|
ps |
| 8 |
Interface de entrada/saída de dados |
|
Diferencial, acoplamento AC, impedância de 50 ohms, SMA |
|
|
| 9 |
Saída do relógio |
100 |
156.25 |
156.25 |
MHz |
| 10 |
Sensibilidade de entrada de sinal de dados (unilateral) |
|
0.1 |
|
Vpp |
| 11 |
Interseções do mapa de saída de dados |
50 |
52 |
54 |
% |
| 12 |
Temperatura de funcionamento |
10 |
25 |
50 |
°C |
Precauções de utilização
Conexão e regulação: quando se utiliza o medidor de erro, o equipamento de comunicação óptica deve estar correctamente ligado ao ensaio,e os parâmetros adequados devem ser definidos de acordo com os requisitos do ensaio, tais como taxa de sinal, tipo de código, etc.
Monitorização e análise: Após o arranque do medidor de erros, deve ser monitorizado de perto o número e o tipo de códigos de erro e a causa dos códigos de erro deve ser encontrada através da função de análise.
Ajuste e otimização: realizar os ajustes e otimizações necessários com base no resultado da análise, como a substituição de módulos ópticos e a otimização das ligações de fibra óptica.
Ensaios repetidos: para verificar o efeito do ajustamento, podem ser realizados vários ensaios repetidos para assegurar a fiabilidade dos resultados dos ensaios.
