Detalhes do produto:
|
Modelo de fibras: | SMF | Estabilidade do comprimento de onda: | ± 2 pm do ≤ |
---|---|---|---|
Cores: | De prata | Interface: | USB, RS-232 |
Número de canais: | 12 | Elemento do sensor: | InGaAs |
Faixa de comprimento de onda: | 850 ~ 1700 nanômetro | ||
Destacar: | Medidor de potência óptica de varredura rápida,Medidor de potência óptica de 12 canais,Métro de potência óptica com taxa de amostragem de 100K |

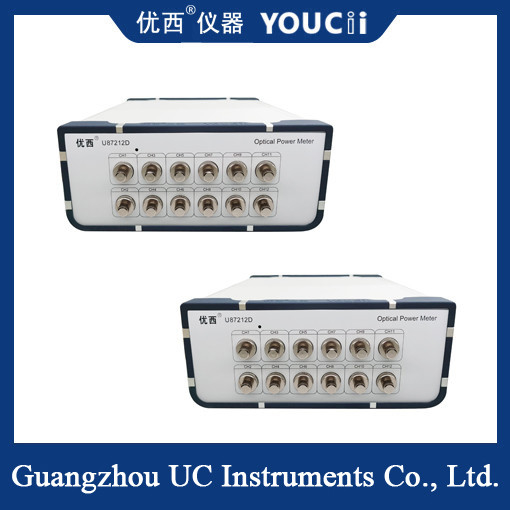

Medidor de Potência Óptica de Varredura Rápida de 12 Canais +5~-75dBm Taxa de Amostragem de 100K
O medidor de potência óptica de varredura rápida de 12 canais é usado principalmente para instalação de rede óptica, aceitação de engenharia e manutenção. Ele pode testar informações como perda de inserção de cabos MPO com um clique e integra funções de armazenamento de dados, análise de limiar e exportação de dados. O dispositivo tem um bom desempenho em testes de sala MPO, verificação de linha de produção, julgamento de polaridade e outras aplicações de campo, e a eficiência do teste é significativamente maior do que a dos instrumentos tradicionais.
Características técnicas
Design multi-canal: design de 12 canais, 24 canais podem ser personalizados de acordo com os requisitos, para atender a uma variedade de cenários de teste.
Varredura rápida: A velocidade de varredura é inferior a 0,2 segundos/canal, o que melhora muito a eficiência do teste.
Medição de alta precisão: precisão de perda de inserção de ±0,1dB, resolução de 0,01dB, para garantir a precisão dos resultados do teste.
Ampla faixa de comprimento de onda: A faixa de comprimento de onda cobre 850~1700nm, adequada para uma variedade de sistemas de comunicação por fibra óptica.
Armazenamento e análise de dados: A função de armazenamento de dados integrada suporta a exportação de dados, facilitando a análise e o processamento subsequentes.
Interface de comunicação do sistema: A interface USB é fornecida para facilitar a conexão com computadores e outros dispositivos para obter transmissão de dados e controle remoto.
Design de interface universal: Os tipos de interface incluem SM, MM MPO/PC conector fêmea de 12/24 núcleos, sem conversão complexa, fácil de usar.
U87212DEspecificação técnica
Modelo # | U87208D | U87212D | U87216D |
Número de canais | 8 | 12 | 16 |
Elemento do sensor | InGaAs | ||
Faixa de comprimento de onda | 850 ~ 1700 nm | ||
Comprimento de onda de calibração | 850/1310/1490/1510 ~1625 nm calibração contínua | ||
Faixa de potência | +7~ -73 dBm | ||
Tipo de fibra de aplicação | SM padrão e MM até 62,5 um tamanho do núcleo | ||
Incerteza (precisão) | ± 4% (1200 nm ~ 1610 nm) | ||
Incerteza relativa | < 0,02 dB Típico | ||
Linearidade (potência) | ≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0~ -60dBm) | ||
Perda de retorno | >50 dB | ||
Interface de comunicação | RS232, USB,RJ45 , SMA Trig. | ||
Temperatura de operação | 0 ~ +40℃ | ||
Temperatura de armazenamento | -30 ~ +80℃ | ||
Período de recalibração | 2 anos | ||
Dimensões | 235Lx55Ax320P | 245Lx105Ax320P mm | |
Peso | 2,0 Kg | 3,0 kg |
Campo de aplicação
O medidor de potência óptica de varredura rápida de 12 canais é amplamente utilizado em comunicação óptica, processamento a laser, medicina, pesquisa científica e outros campos. No campo da comunicação óptica, ele pode ser usado para medir a potência de saída, perda e outros parâmetros de equipamentos de comunicação óptica, o que é de grande importância para melhorar a qualidade e a estabilidade da comunicação. No campo do processamento a laser, ele é usado principalmente para testar lasers e sua potência de saída para garantir a confiabilidade e segurança do processo de processamento. Além disso, no campo da medicina e pesquisa científica, também possui uma ampla gama de aplicações.
