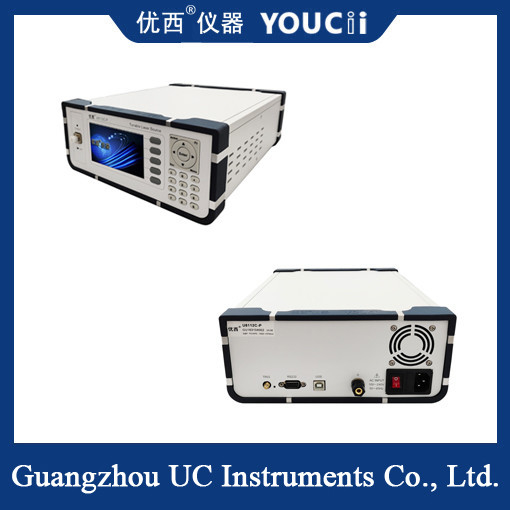

Fonte de luz de laser ajustável de mesa VOA integrada opcional C/L/CL/O
O princípio de funcionamento dos lasers sintonizáveis baseia-se principalmente em três formas de conseguir a sintonização do comprimento de onda do laser:
Ajuste de cavidade: a maioria dos lasers sintonizáveis usa uma substância ativa com linhas fluorescentes largas.o comprimento de onda do laser pode ser alterado alterando o comprimento de onda correspondente à região de baixa perda do ressonador por alguns elementos (como uma grade)Os representantes típicos deste método incluem lasers de corantes, lasers de crisoberilo, etc.
Ajuste de parâmetros externos: alterando alguns parâmetros externos (como campo magnético, temperatura, etc.), o nível de energia da transição laser se move, de modo a alcançar ajuste de comprimento de onda.O princípio deste método é que as alterações nos parâmetros externos afetarão a estrutura do nível de energia dos átomos dentro do laser, e depois alterar o comprimento de onda de emissão do laser.
Ajuste de efeito não linear: Usando efeitos não lineares para alcançar a conversão e ajuste de comprimento de onda.duplicação de frequência óptica e oscilação paramétrica ópticaAo controlar com precisão estes efeitos não-lineares, pode ser conseguido um ajuste contínuo dos comprimentos de onda do laser.
Especificações
| Modelo # |
U8112C-P |
| Opção de banda |
C |
| Distância de sintonização de comprimento de onda (nm) |
1525 a 1568 |
| Potência de saída |
≥ 11 dBm |
| Intervalo de regulação de potência (opcional) |
25 dB |
| Resolução do comprimento de onda |
1.0 p.m. |
| Precisão absoluta do comprimento de onda |
± 22h, tipicamente < 17h |
| Precisão relativa do comprimento de onda |
± 17h, tipicamente ± 14h |
| Repetibilidade de comprimento de onda |
± 14h, tipicamente ± 1h |
| Estabilidade de comprimento de onda |
≤ ± 14 horas (24 horas a temperatura constante) |
| Velocidade de afinação |
≤ 2 ms por passo |
| Estabilidade de potência |
≤ ± 0,01 dB, (15min). |
| Repetitividade da potência |
± 0,05 dB |
| Linearidade de potência |
± 0,3 dB |
| Planura de potência em relação ao comprimento de onda |
00,3 dB, 0,5 dB no máximo. |
| Relação de supressão no modo lateral |
≥ 35 dB |
≥ 45 dB |
| Ruído de intensidade relativa |
< -135 dB |
| Potência |
AC 100 - 240 V ± 10%, 48 - 66 Hz, 100 VA no máximo. |
| Temperatura de armazenamento |
-40°C a +80°C |
| Temperatura de funcionamento |
0°C a +45°C |
| Dimensões |
245 mm W, 105 mm H, 320 mm D |
| Peso |
20,0 kg |
As fontes de laser sintonizáveis de banco têm uma ampla gama de aplicações em várias áreas, incluindo, entre outras:
Sistemas DWDM/AWG/PLC e ATM: nos sistemas de multiplexagem por divisão de comprimento de onda densa (DWDM), fontes de laser ajustáveis são usadas para testar sinais de luz em diferentes comprimentos de onda.
Teste do sensor de fibra óptica: O sensor de fibra óptica é um sensor que utiliza fibra óptica como meio de transmissão.As fontes de laser ajustáveis podem ser utilizadas para testar as características de desempenho e resposta dos sensores de fibra óptica.
Medição da PMD e da PDL: a PMD (dispersão do modo de polarização) e a PDL (perda dependente da polarização) são parâmetros importantes nos sistemas de comunicação de fibra óptica.As fontes de laser ajustáveis podem ser usadas para medir esses parâmetros para avaliar o desempenho dos sistemas de fibra óptica.
Tomografia de Coerência Óptica (OCT): A tomografia de coerência óptica é uma técnica de imagem que utiliza o princípio da interferência de ondas de luz.Fontes de laser ajustáveis fornecem aos sistemas OCT diferentes comprimentos de onda de luz para obtenção de imagens mais precisas.
