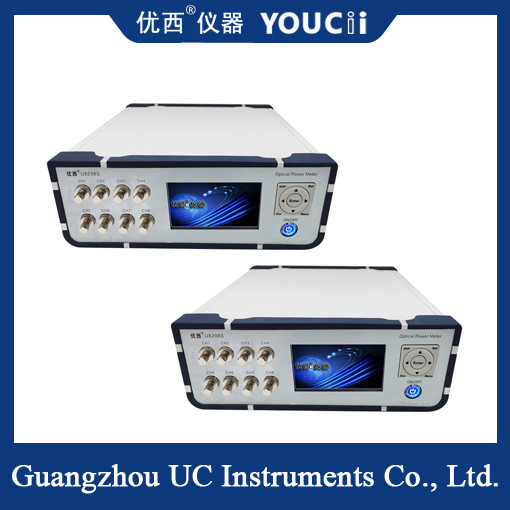

Medidor de Potência Óptica de 8 Canais com Display de Alta Estabilidade
Característica principal
Medição multi-canal: Com 8 canais independentes de medição de potência óptica, você pode monitorar múltiplos sinais ópticos ao mesmo tempo, melhorando a eficiência do trabalho.
Medição de alta precisão: Tecnologia avançada de conversão fotoelétrica e algoritmo de processamento de sinal são usados para alcançar medições de potência óptica de alta precisão, atendendo às necessidades de teste de vários sistemas de comunicação por fibra óptica.
Display de tela grande: Equipado com uma tela clara e fácil de ler, pode exibir informações importantes, como o valor da potência óptica e o comprimento de onda de cada canal em tempo real, o que é conveniente para os usuários observarem e registrarem.
Ampla faixa de comprimento de onda: Suporta uma variedade de comprimentos de onda de medição de potência óptica, como 1260nm, 1310nm, 1490nm, 1550nm, etc., adequado para diferentes requisitos de teste de sistemas de comunicação por fibra óptica.
Armazenamento e comunicação de dados: Com função de armazenamento de dados, os resultados da medição podem ser salvos para análise posterior. Ao mesmo tempo, suporta interfaces de comunicação como RS232 e USB para facilitar a troca de dados e o controle remoto com computadores ou outros dispositivos.
Especificação técnica
| Modelo # |
U8201 |
U8202 |
U8204 |
U820XH |
| Número de Canais |
1 |
2 |
4 |
X |
| Faixa de Potência |
+10 ~ -65dBm |
+25 ~ -50dBm |
| Faixa de Comprimento de Onda |
850 ~ 1700 nm |
| Comprimento de Onda de Calibração |
850/980/1310/1490/1550/1610 nm |
| Tipo de Fibra de Aplicação |
SM padrão e MM até 62,5 um tamanho do núcleo |
|
Absoluta
Incerteza (precisão) na condição de referência
|
± 4% (1200 nm ~ 1610 nm) |
|
Relativa
Incerteza (precisão) na condição de referência
|
＜ 0,02 dB Típico |
| Linearidade (potência) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0~ -50dBm) |
| Perda de Retorno |
＞ 40 dB |
| Temperatura de Operação |
0 ～ +40℃ |
| Temperatura de Armazenamento |
-30 ～ +80℃ |
| Período de Recalibração |
2 anos |
| Dimensões |
245 mm L, 105 mm A, 320 mm P |
| Peso |
2,0 kg
|
Cenário de aplicação
O medidor de potência óptica de 8 canais com tela de exibição é amplamente utilizado na pesquisa e desenvolvimento, produção, manutenção e teste de sistemas de comunicação por fibra óptica. Cenários de aplicação específicos incluem, mas não se limitam a:
Teste do sistema de comunicação por fibra óptica: Usado para testar parâmetros-chave, como perda de potência óptica e qualidade do sinal óptico do sistema de comunicação por fibra óptica, para garantir a operação normal do sistema.
Teste de desempenho de dispositivos ópticos: Usado para testar os indicadores de desempenho de dispositivos ópticos, como amplificadores ópticos, atenuadores ópticos, comutadores ópticos, etc., para fornecer suporte de dados para o desenvolvimento e produção de dispositivos.
Manutenção da rede de fibra óptica: Usado para manutenção de rotina de redes de fibra óptica, monitorando as mudanças de potência dos sinais ópticos e detectando e solucionando problemas em tempo hábil.
