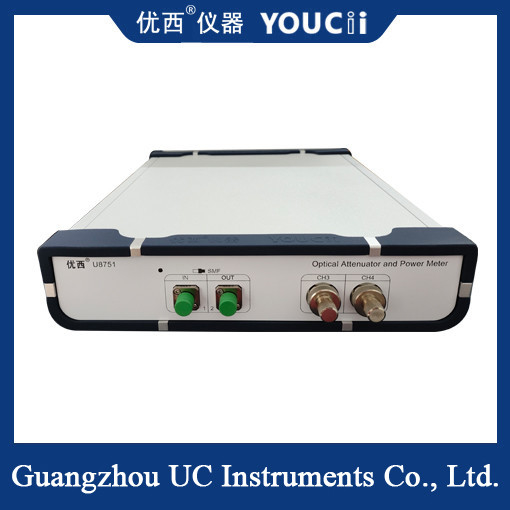

Atenuador óptico controlado ópticamente e medidor de potência óptica de um só canal
O dispositivo de ensaio "dois em um" de atenuação óptica e medidor de potência óptica de um só canal é um instrumento de ensaio que integra o atenuação óptica e o medidor de potência óptica num só.Este dispositivo tem uma ampla gama de aplicações na comunicação óptica, testes de fibra óptica, pesquisa e desenvolvimento ópticos, e pode fornecer testes e controle de sinal óptico precisos e rápidos.
Características funcionais
Função de atenuação da luz:
O dispositivo possui uma função de atenuação óptica de um único canal, que pode realizar um ajuste contínuo ou hierárquico da intensidade do sinal óptico.
Através do motor passo de precisão integrado ou do elemento de atenuação, o utilizador pode controlar com precisão a quantidade de atenuação do sinal óptico para satisfazer diferentes necessidades de ensaio.
Funções do medidor de potência óptica:
O dispositivo também integra a função de um medidor de potência óptica, que pode medir diretamente a potência absoluta ou a perda relativa do sinal óptico.
O medidor de potência óptica possui as características de alta sensibilidade, alta precisão e ampla gama de medição, que podem refletir com precisão a mudança de intensidade do sinal óptico.
Design de dois em um:
O atenuador óptico e o medidor de potência óptico estão integrados em um, o que economiza muito espaço e custo do equipamento.
Ao mesmo tempo, este projeto também melhora a conveniência e a eficiência do teste, e os utilizadores podem completar a atenuação e medição de sinais ópticos no mesmo dispositivo.
Especificações
| Modelo # |
U8751/U8752 |
| Modo de operação |
Modo de definição de atenuação |
Modo de configuração de energia |
| Distância |
0 a 40 dB |
+5 ~ -70 dBm |
| Resolução |
00,01 dB |
00,001 dB |
| Repetitividade |
± 0,02 dB (0 ~ 20 dB)
± 0,05 dB (20 a 40 dB)
|
± 0,02 dB |
| Comprimento de onda de calibração |
1270 / 1310 / 1490 / 1550 / 1610 nm |
| Tipo de fibra |
9/125 um modo único |
FMS e FPM |
| Tipo de conector |
Conector FC/UPC |
Opção FC/SC/LC |
| Perda de inserção |
≤ 1,5 dB |
|
| Precisão (com controlo óptico da potência) |
± 0,02 dB (0 ~ 20 dB)
± 0,05 dB (20 a 40 dB)
|
± 0,02 dB |
| Tempo médio de PM do monitor |
2 ms ~ 1 s |
| Tempo de liquidação |
100 ms |
|
| Velocidade de transição de atenuação |
0.1 ~ 50 dB/s |
|
| Perda de retorno |
> 45 dB |
|
| Potência máxima de entrada segura |
+20 dBm |
+5 dBm |
| Período de recalibração |
2 anos |
| Temperatura de operação |
0 ̊ +40°C |
| Temperatura de armazenamento |
-30 ̊+80°C |
| Potência |
100 a 240 V |
| Dimensões |
235 mm W, 55 mm H, 320 mm D |
| Peso |
30,0 kg |
Área de aplicação
Ensaio do sistema de comunicação por fibra óptica: no processo de construção de um sistema de comunicação por fibra óptica,O equipamento pode ser utilizado para testar as características de atenuação de diferentes vias de transmissão de fibras ópticas., o desempenho dos equipamentos finais ópticos e a qualidade de transmissão das ligações de fibra óptica.
Desenvolvimento de dispositivos de fibra óptica: no processo de desenvolvimento de dispositivos de fibra óptica, o dispositivo pode ser usado para avaliar o desempenho de atenuação do dispositivo,Eficiência de transmissão e outros indicadores-chave, para apoiar fortemente a otimização e melhoria do dispositivo.
Experimento de ensino de comunicação óptica: na experiência de ensino de comunicação óptica,O dispositivo pode fornecer aos alunos uma plataforma para compreenderem profundamente o princípio e a tecnologia da comunicação óptica, e ajudar os alunos a dominar o mecanismo de atenuação do sinal óptico, o princípio de regulação e a composição e o modo de funcionamento do sistema de comunicação óptica.
