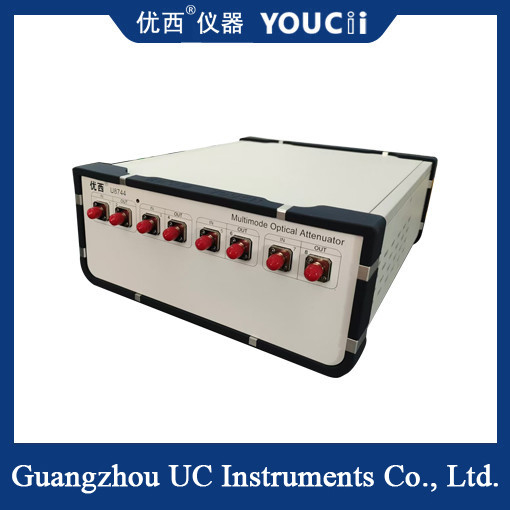

Os atenuadores ópticos multimodos de quatro canais controlados ópticamente podem ser em cascata
O atenuador óptico multimodo de quatro canais integra quatro canais de atenuador óptico independentes em um, cada canal pode controlar com precisão a intensidade do sinal óptico.Este projeto não só economiza muito o espaço do equipamento, mas também melhora significativamente o débito dos dados de ensaio e a taxa de ensaio, satisfazendo os requisitos de ensaio de sistemas complexos de comunicação por fibra óptica.Suporta fibra multimodo e é adequado para uma variedade de tipos de fibra, tais como 62,5/125um e 50/125um, com maior flexibilidade e aplicabilidade.
O atenuador óptico multimodo de quatro canais integra quatro canais de atenuador óptico independentes em um, cada canal pode controlar com precisão a intensidade do sinal óptico.Este projeto não só economiza muito o espaço do equipamento, mas também melhora significativamente o débito dos dados de ensaio e a taxa de ensaio, satisfazendo os requisitos de ensaio de sistemas complexos de comunicação por fibra óptica.Suporta fibra multimodo e é adequado para uma variedade de tipos de fibra, tais como 62,5/125um e 50/125um, com maior flexibilidade e aplicabilidade.
Especificações
| Modelos |
U8744/U8748 (multimodo) |
| Faixa de atenuação |
0 ~ 35 dB |
| Comprimento de onda de calibração/intervalo de comprimento de onda operacional (podem ser selecionadas até 12 combinações de comprimentos de onda) |
850/908 nm
|
| Perda de inserção |
≤ 1,8 dB |
| Tipo de fibra |
50/125um, 62.5/125um auto adaptação |
| Tipo de conector |
Conector FC/UPC |
| Precisão de atenuação |
≤ ± 0,20 dB (0 ~ 20 dB) |
| Repetitividade |
≤ ± 0,05 dB |
| Tempo médio de regulação da potência |
2 ~ 1000 ms |
| Tempo de estabilidade de acompanhamento do controlo de potência |
200 ms |
| Velocidade de regulação da atenuação |
0.1 ~ 35 dB/s |
| Perda de retorno |
> 25 dB |
| Potência máxima de entrada |
+17 dBm |
| Ciclo de calibração |
2 anos |
| Temperatura de funcionamento |
0 ~ +40°C |
| Temperatura de armazenamento |
-30 ~ +80°C |
| Fornecimento de energia |
100 a 240 V |
| Tamanho do produto |
245 mm W, 105 mm H, 320 mm D |
Área de aplicação
Ensaio do sistema de comunicação por fibra óptica: no processo de construção de um sistema de comunicação por fibra óptica, four-channel multi-mode opto-controlled optical attenuators can be used to test the attenuation characteristics of different optical fiber transmission paths to ensure the stability and reliability of system performance. Ao ajustar com precisão a atenuação do sinal óptico em cada canal, a transmissão do sinal óptico sob diferentes condições de transmissão pode ser simulada,que fornece um forte apoio para a otimização do sistema.
Desenvolvimento de dispositivos de fibra óptica: no processo de desenvolvimento de dispositivos de fibra óptica, o atenuador óptico multimodo de quatro canais é uma ferramenta de teste importante,que pode ser utilizado para avaliar o desempenho de atenuação do dispositivoA sua concepção multicanal permite aos investigadores testar vários dispositivos simultaneamente, melhorando consideravelmente a eficiência da investigação e do desenvolvimento.
Experimento de ensino de comunicação óptica: na experiência de ensino de comunicação óptica,O atenuador óptico de quatro canais multimodo controlado opto fornece uma plataforma para os alunos entenderem profundamente o princípio e a tecnologia da comunicação ópticaAtravés da operação prática e da verificação experimental, os alunos podem compreender mais intuitivamente o mecanismo de atenuação dos sinais ópticos, os princípios de regulação,e a composição e o modo de funcionamento dos sistemas de comunicação de fibra óptica.
Aplicações em outros domínios: para além dos domínios acima referidos, o atenuador óptico multi-modo de quatro canais controlado ópticamente pode também ser utilizado em comunicações sem fios,Ensaios e medições e outros camposA sua capacidade de controlo preciso e a sua ampla gama de aplicações tornam-na um elemento importante em diferentes domínios de aplicação.
