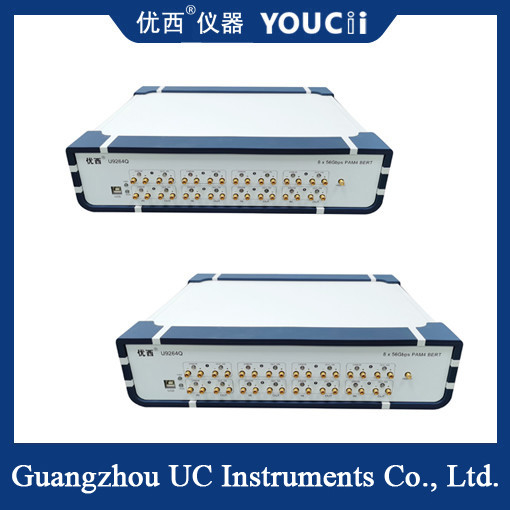

Equipamento de Teste do Módulo Transceptor Óptico de Alta Velocidade BERT PM4 400G
Características do produto
Interruptor de tipo de código:
Detectores de erro comuns só podem produzir um único padrão de código, enquanto o detector de erro PAM4 400G pode alternar entre os padrões de código NRZ (código não retorno a zero) e PAM4 (modulação de amplitude de pulso de quatro níveis) sem quaisquer acessórios periféricos.
O sinal PAM4 é uma modulação de amplitude de pulso de 4 níveis, pode exibir mais informações lógicas de bits do que os sinais digitais tradicionais, adequado para sistemas de comunicação óptica de alta velocidade.
Capacidade de teste de alta velocidade:
Suporta taxa PAM4 de 24,33GBaud a 30GBaud, atendendo aos requisitos de teste do módulo transceptor óptico de alta velocidade 400G.
Também suporta funções avançadas como codificação Gray e FEC (correção de erro direto) para garantir a abrangência e precisão do teste.
Versatilidade:
Tanto o gatilho interno quanto o externo, ajuste da amplitude de saída, ajuste proporcional do nível do sinal de transmissão PAM4 e outras funções, para o teste de produção automática do módulo transceptor óptico de alta velocidade, fornece uma garantia eficaz.
A taxa de erro de bit pode ser lida pela contagem interna de erros de bit, ou os dados recebidos podem ser retornados ao módulo de detecção de erros do analisador de erros para determinação da taxa de erro de bit.
Teste padronizado:
Atende aos requisitos de teste dos padrões internacionais IEEE 802.3bs 400G e OIF-CEI-56G/28G e outros para garantir a compatibilidade e confiabilidade dos resultados do teste.
Parâmetro técnico
| Nº |
Argumento |
MIN |
Modelo |
MAX |
Unidade |
| 1 |
Modo de codificação de sinal |
NRZ/PAM4 |
|
| 2 |
Taxa de dados |
6.144 |
6.144,10.3125,20,25,25.78125,26.5625,28.05 |
28.05 |
Gbps |
| 3 |
Padrão de código |
PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16,PRBS23,PRBS31,USER PRBS13Q,SSPRQ,JP03A,JP03B. |
|
| 4 |
Tempo de subida-descida (20% a 80%) |
|
14 |
35 |
pS |
| 5 |
Inversão de padrão |
O sinal na extremidade receptora é automaticamente invertido |
|
| 6 |
Amplitude de saída do sinal (terminação única) |
200 |
800 |
1000 |
mV |
| 7 |
Jitter de saída de dados de 25G (RMS) |
|
500 |
700 |
fs |
| 8 |
Interface de entrada/saída de dados |
Diferencial, acoplamento AC, impedância de 50 ohms, fêmea 2.92mm SMA |
|
| 9 |
Saída de clock |
0.2 |
6.64 |
13.28 |
GHz |
| 10 |
Sensibilidade de entrada do sinal de dados (terminação única) |
|
50 |
|
mVpp |
| 11 |
Intersecção do diagrama de olho de saída de dados NRZ |
49 |
50 |
52 |
% |
| 12 |
Altura do olho PAM4 (por altura do olho) |
80 |
110 |
200 |
mV |
| 13 |
Linearidade do diagrama de olho PAM |
0.95 |
0.98 |
1 |
|
| 14 |
Temperatura de operação |
10 |
25 |
50 |
°C |
Cenário de aplicação
Teste de componentes optoeletrônicos: Adequado para módulos transceptores ópticos de alta velocidade 200G e 400G e teste de componentes optoeletrônicos.
Laboratório e pesquisa científica: Usado em laboratórios de comunicação óptica e instituições de pesquisa científica para estudar e verificar o desempenho e a confiabilidade da tecnologia de comunicação óptica de alta velocidade.
Fabricantes de módulos ópticos: Os fabricantes nacionais de módulos ópticos dependem de operações manuais durante o comissionamento do módulo óptico.
No entanto, o comissionamento manual é ineficiente e caro. Portanto, alguns fabricantes consideram desenvolver software de teste automatizado para realizar o comissionamento, calibração e exportação de relatórios automáticos do módulo óptico.
O medidor de erro 400G PAM4 atende a este requisito com a comunicação de instrução do Comando Padrão de Instrumento Programável (SCPI).
