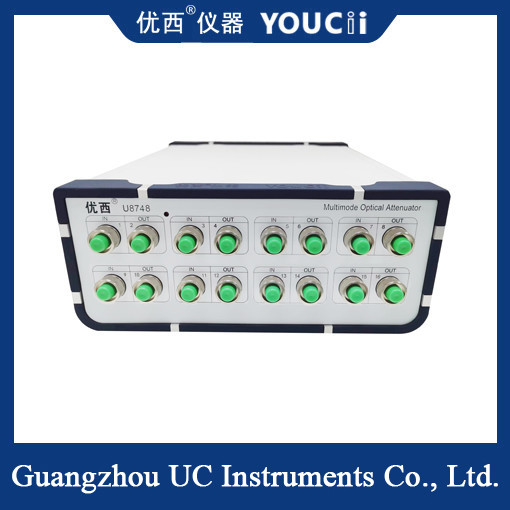

O atenuador óptico multimodo de 8 canais controlado ópticamente 850nm
O atenuador óptico multimodo de 8 canais é amplamente utilizado no campo da comunicação óptica.controlo preciso do sinal óptico e elevada fiabilidade.
O atenuador óptico multimodo de 8 canais, controlado ópticamente, integra oito canais de atenuador óptico independentes,com um comprimento de banda superior a 30 mm,Este projeto não só melhora a eficiência do teste, mas também reduz o custo do equipamento e atende aos requisitos de teste de sistemas complexos de comunicação de fibra óptica.
Características do produto
Suporte multicanal e multimodo: o dispositivo fornece oito canais, cada canal suporta fibra multimodo, que pode lidar simultaneamente com a atenuação de múltiplos sinais ópticos,Melhoria da eficiência dos ensaios.
Controle preciso: O motor passo-a-passo de precisão ou tecnologia MEMS é usado para obter um controle preciso da intensidade do sinal óptico.Os utilizadores podem ajustar facilmente a atenuação do sinal óptico de cada canal de acordo com as necessidades reais.
Alta fiabilidade: O equipamento tem geralmente um projeto totalmente selado para evitar a influência do ambiente externo sobre os componentes ópticos internos e garantir uma operação estável a longo prazo.Ao mesmo tempo, o medidor de potência óptico de alta precisão integrado garante a estabilidade e precisão da monitorização da potência.
Estabilidade rápida: o tempo de estabilidade do controle de potência óptica é rápido, como o tempo de estabilidade de alguns modelos pode atingir 100 milissegundos ou menos, o que melhora muito a eficiência do teste.
Fácil de operar: o dispositivo é geralmente equipado com uma interface gráfica intuitiva, dados multicanal são visualizados simultaneamente e o estado do teste é claro de uma olhada.Também suporta uma variedade de interfaces de comunicação, como RS232, USB, RJ45, etc., que é fácil de se conectar a computadores ou outros dispositivos.
Especificações
| Modelos |
U8744/U8748 (multimodo) |
| Faixa de atenuação |
0 ~ 35 dB |
| Comprimento de onda de calibração/intervalo de comprimento de onda de funcionamento (podem ser selecionadas até 12 combinações de comprimentos de onda) |
850/908 nm
|
| Perda de inserção |
≤ 1,8 dB |
| Tipo de fibra |
50/125um, 62.5/125um auto adaptação |
| Tipo de conector |
Conector FC/UPC |
| Precisão de atenuação |
≤ ± 0,20 dB (0 ~ 20 dB) |
| Repetitividade |
≤ ± 0,05 dB |
| Tempo médio de regulação da potência |
2 ~ 1000 ms |
| Tempo de estabilidade de acompanhamento do controlo de potência |
200 ms |
| Velocidade de regulação da atenuação |
0.1 ~ 35 dB/s |
| Perda de retorno |
> 25 dB |
| Potência máxima de entrada |
+17 dBm |
| Ciclo de calibração |
2 anos |
| Temperatura de funcionamento |
0 ~ +40°C |
| Temperatura de armazenamento |
-30 ~ +80°C |
| Fornecimento de energia |
100 a 240 V |
| Tamanho do produto |
245 mm W, 105 mm H, 320 mm D |
Área de aplicação
Teste de sistemas de comunicação por fibra óptica: Durante a construção, manutenção e otimização de sistemas de comunicação por fibra óptica, 8-channel multi-mode opto-controlled optical attenuators can be used to test the attenuation characteristics of different optical fiber transmission paths to ensure the stability and reliability of system performance.
Desenvolvimento de dispositivos de fibra óptica: no desenvolvimento e produção de dispositivos de fibra óptica (como módulos de transceptores ópticos, amplificadores ópticos, etc.),O equipamento pode ser utilizado para avaliar as características de perda do dispositivo., testar o desempenho de transmissão do dispositivo, etc.
Experimento de ensino da comunicação óptica: na experiência de ensino da comunicação óptica, através da operação prática e da verificação experimental,Os estudantes podem ter uma compreensão mais profunda do princípio e da tecnologia da comunicação óptica, e cultivar a capacidade prática e o espírito inovador.
