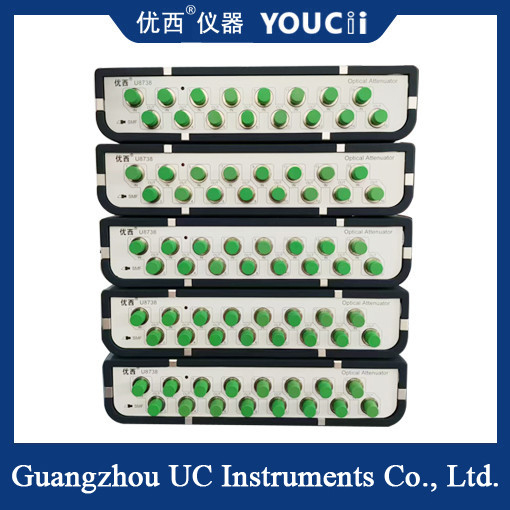

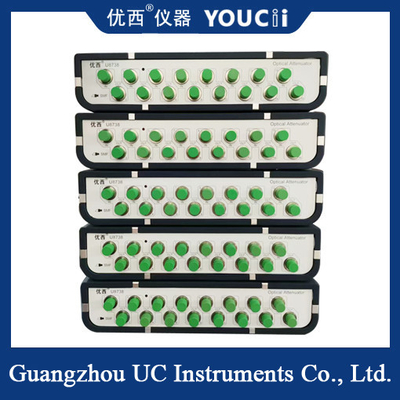

Calibração do Atenuador Óptico Controlado Opticamente de 8 Canais, Comprimento de Onda Opcional
O atenuador óptico controlado opticamente de 8 canais é um dispositivo chave usado em sistemas de teste e comunicação óptica, que pode controlar e ajustar com precisão a intensidade do sinal óptico.
Conceito básico
O atenuador óptico de 8 canais, como o nome sugere, refere-se a um atenuador óptico com 8 canais independentes, cada canal pode controlar independentemente a quantidade de atenuação do sinal óptico. Este dispositivo é geralmente usado em cenários onde vários sinais ópticos precisam ser processados em paralelo, como medição de erro de vários canais de módulos transceptores ópticos e medição de sensibilidade de módulos transceptores ópticos.
Princípio de funcionamento
O princípio de funcionamento do atenuador óptico de 8 canais inclui principalmente absorção de luz, espalhamento de luz, reflexão de luz, tecnologia de deslocamento e atenuação por deslocamento. Esses mecanismos reduzem a intensidade do sinal de luz através de diferentes processos físicos, alcançando assim efeitos de atenuação. Especificamente, o material óptico dentro do atenuador óptico absorve, espalha ou reflete parte da luz incidente, ou aumenta a perda de acoplamento alterando a forma como a fibra está interfaceando (como deslocamento), de modo a atingir o objetivo de atenuar o sinal óptico.
Especificação
| Modelo # |
U8734 |
U8738 |
| Faixa de Atenuação |
0~40 dB |
| Comprimento de Onda de Calibração |
1270 / 1286 / 1290 / 1295 / 1300 / 1305 /
1310 / 1330 / 1510 / 1530 / 1550 / 1570 nm
|
| Perda de Inserção |
≤1.5 dB |
| Tipo de Fibra |
9/125 um modo único |
| Tipo de Conector |
Conector FC/UPC |
| Precisão de Atenuação |
≤ ± 0.1 dB (0 ~ 25 dB)
≤ ± 0.02 dB (0 ~ 25 dB Com controle de potência)
|
| Repetibilidade |
≤ ±0.02 dB |
| Tempo de média do monitor PM |
1~1000ms |
| Tempo de Estabilização |
100ms |
| Velocidade de Transição de Atenuação |
0.1 ~ 50 dB/s |
| Perda de Retorno |
> 45 dB |
| Potência máxima de entrada segura |
+20dBm |
| Interface de Comunicação |
RS232, USB, RJ45 Controle por PC |
| Período de Recalibração |
2 anos |
| Temperatura de Operação |
0～ +40℃ |
| Temperatura de Armazenamento |
-30～+80℃ |
| Potência |
100~240 V |
| Dimensões |
235mm L, 55 mm A, 320 mm P |
| Peso |
3.0 kg |
Os atenuadores ópticos controlados opticamente de 8 canais têm uma ampla gama de aplicações em várias áreas, incluindo, mas não se limitando a:
Sistema de comunicação óptica: usado para controle de atenuação de links de fibra óptica para garantir a qualidade de transmissão e o desempenho dos sinais ópticos no caminho óptico.
Medição óptica: No microscópio óptico, calibração de espectrômetro e outras ocasiões, usado para controlar a reflexão ou transmissão da intensidade da luz da amostra para a luz.
Pesquisa em fotônica: Em experimentos de fotônica, é usado para simular sinais de luz de diferentes intensidades e estudar a interação entre a luz e a matéria.
Uso e manutenção
Ao usar um atenuador óptico controlado opticamente de 8 canais, os seguintes pontos precisam ser observados:
Conexão correta: Certifique-se de que a conexão entre o atenuador óptico e outros componentes ópticos (como fibras ópticas, acopladores, etc.) seja estável e confiável para reduzir a perda óptica.
Definir a linha de base: Defina a linha de base antes de usar para determinar o grau inicial de atenuação da luz.
Monitoramento em tempo real: Usando equipamentos de medição, como medidores de potência óptica, para monitorar as mudanças na intensidade do sinal óptico em tempo real e ajustar de acordo.
Calibração periódica: A calibração periódica é realizada de acordo com o ciclo de calibração para garantir a precisão da precisão da atenuação.
