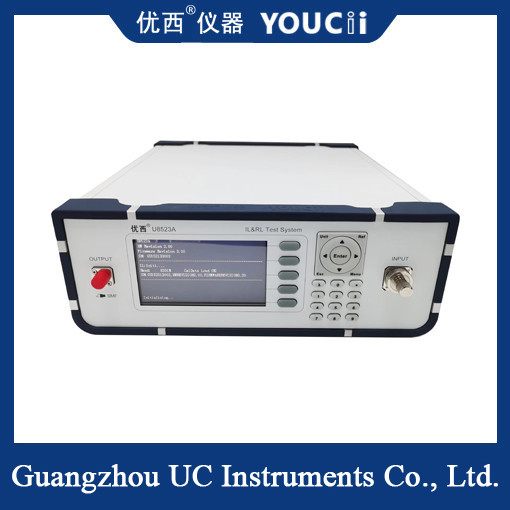

O analisador de perda de inserção de duplo comprimento de onda é um tipo de instrumento especialmente utilizado para medir a perda de inserção (IL) e a perda de retorno (RL) de dispositivos passivos (como conectores, acopladores, etc.).) em sistemas de comunicação por fibra óptica.

Resumo
Um teste de perda de inserção de duplo comprimento de onda é um dispositivo de teste de alta precisão capaz de medir a perda de inserção e a perda de retorno em dois comprimentos de onda diferentes (geralmente 1310nm e 1550nm).Este instrumento desempenha um papel importante no desenvolvimento da, produção e manutenção de sistemas de comunicação de fibra óptica.

Em segundo lugar, o princípio de funcionamento
Ao inserir um par de fontes de ruído no princípio da ponte, o instrumento de perda de ligação de duplo comprimento de onda pode medir o circuito de ensaio em condições de carga e sem carga.O instrumento emitirá uma frequência e uma potência específicas do sinal de ensaio., e, em seguida, medindo a potência incidente e refletida do sinal de ensaio, calcular o valor da perda de inserção e o valor da perda de retorno do dispositivo medido a um comprimento de onda específico.

Características
Medição de comprimento de onda duplo: pode ser medida a 1310 nm e 1550 nm em dois comprimentos de onda diferentes para atender às necessidades de teste em diferentes comprimentos de onda.
Alta precisão: Utilizando tecnologia e algoritmo de teste avançados, pode alcançar uma medição de perda de inserção e perda de retorno de alta precisão.
Operação fácil: com uma interface de utilizador intuitiva e um fluxo de operação simples, os utilizadores só precisam seguir as instruções para concluir o teste.
Registo e análise de dados: pode registar automaticamente os dados do ensaio e fornecer funções de análise de dados para ajudar os utilizadores a compreender melhor o desempenho do dispositivo em teste.

Especificações

Procedimento de utilização
Preparação do ensaio: certifique-se de que o dispositivo está correctamente ligado e pré-aquecido.
Perda de retorno a zero: conectar a extremidade inicial da linha de marcação à interface de saída da fonte de luz, envolver a outra extremidade da linha de marcação com uma haste de enrolamento,Ajustar o valor de potência óptica do canal de perda de retorno dentro do intervalo especificado, aperte a tecla Zero até que a janela de perda de retorno mostre -00-.
Calibração da perda de retorno: afrouxar a linha de marcação da ferida, inserir a extremidade da linha de marcação na interface do medidor de potência óptica, pressionar a tecla Ref para calibração.
Medição da perda de retorno: ligar o saltador padrão ao dispositivo em ensaio, enrolar a outra extremidade do dispositivo em ensaio de 4 a 5 voltas,e o valor exibido pelo instrumento é o valor da perda de retorno do comprimento de onda correspondente do dispositivo.
