Detalhes do produto:
|
Garantia: | 1 ano | Período da nova aferição: | 2 anos |
---|---|---|---|
Incerteza relativa: | < 0,02 DB típicos | Exigências de poder: | 100 ~ tensão AC 240V |
Temperatura de funcionamento: | 0°C a 50°C | Temperatura de armazenamento: | -20°C a 60°C |
Materiais: | Metal | ||
Destacar: | Medidor de potência óptica de 48 canais,Métro de potência óptica de vias ópticas múltiplas,Medidor de potência óptica económico |

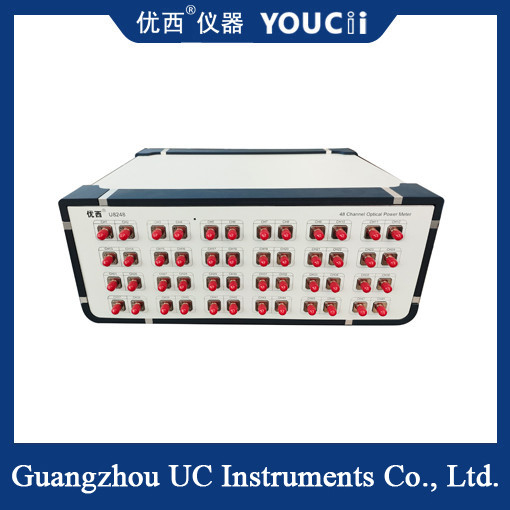

48-canal Económico medidor de potência óptica Midas múltiplas vias ópticas simultaneamente
An optical power meter is an instrument based on the photoelectric effect and optical detection technology used to measure the output power of a light source and the power attenuation of an optical signal in an optical fiber or optical waveguide.
O medidor de potência óptica de 48 canais pode medir simultaneamente a potência óptica de até 48 caminhos ópticos diferentes, melhorando muito a eficiência e precisão da medição.
Como funciona:
O componente principal é um detector de luz, que converte sinais de luz em sinais elétricos.
Quando o sinal luminoso atinge a superfície do detector de luz, a energia do fóton estimula a produção de fotoeletrões, que formam um sinal de corrente ou voltagem.Medindo o tamanho destes sinais elétricos, o valor de potência do sinal óptico pode ser obtido.
Modelo # | U8201 | U8202 | U8248 | U820XH |
Número de canais | 1 | 2 | 48 | X |
Faixa de potência | +10 ~ -65 dBm | +25 ~ -50 dBm | ||
Faixa de comprimento de onda | 850 ~ 1700 nm | |||
Comprimento de onda de calibração | 850/980/1310/1490/1550/1610 nm | |||
Tipo de fibra de aplicação | SM e MM padrão até 62,5 um de tamanho do núcleo | |||
- Absoluto Incerteza (precisão) nas condições de referência |
± 4% (1200 nm ~ 1610 nm) | |||
Relativo Incerteza (precisão) nas condições de referência |
< 0,02 dB Típico | |||
Linearidade (potência) | ≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0~ -50 dBm) | |||
Perda de retorno | > 40 dB | |||
Temperatura de operação | 0 °C + 40 °C | |||
Temperatura de armazenamento | -30 ️ +80°C | |||
Período de recalibração | 2 anos | |||
Dimensões | 345 mm W, 205 mm H, 420 mm D | |||
Peso | 20,0 kg |
Scenário de aplicação:
Campo de comunicação: no sistema de comunicação óptica, é utilizado para testar a potência, a perda de inserção,Perda de reflexo e outros parâmetros dos equipamentos de fibra óptica para assegurar a qualidade da transmissão do sinal da rede de comunicação óptica.
Campo de transmissão de fibra óptica: Detetar a perda e a qualidade da fibra óptica, determinar se a conexão de fibra óptica é firme, se a caixa de conexão do cabo é defeituosa, etc.,para assegurar a estabilidade e a fiabilidade da transmissão de fibras ópticas.
Campo de fabricação de laser: teste a potência de saída do laser e ajuste os parâmetros do laser para garantir que a potência de saída do laser esteja dentro da faixa especificada e permaneça estável.
Campo de ensaio do equipamento eletrónico: ensaio do brilho do diodo emissor de luz (LED), do brilho da fonte de luz,sensibilidade do sensor de luz e outros parâmetros para determinar se o desempenho do equipamento electrónico cumpre as especificações.
