Dispositivo de recuperação de relógio de taxa total de 10 Gbps Divisão de frequência 2/4

Dispositivo de recuperação de relógio de taxa total de 10 Gbps Divisão de frequência 2/4

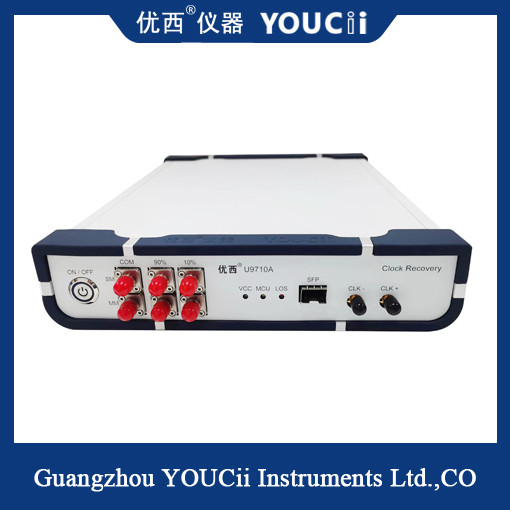

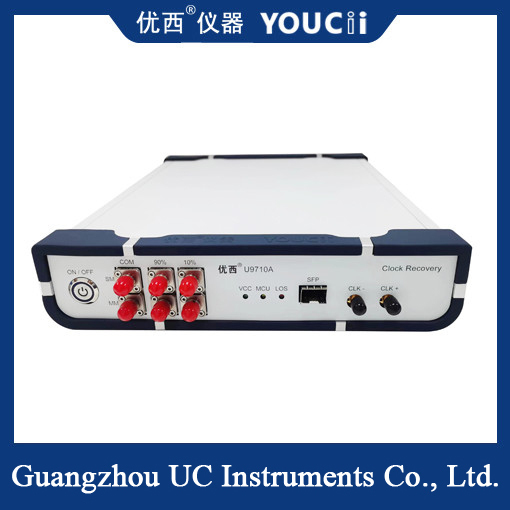

U9710 CDR (Clock Recovery Module) é utilizado principalmente para fornecer um sinal de recuperação do relógio no ambiente de ensaio sem acionar o relógio,de modo a utilizar o osciloscópio de amostragem para testar o diagrama óptico do dispositivoA aplicação típica é o teste de equipamentos de rede óptica ou o BOB prodUt em aplicação PON.É necessário recuperar o sinal do relógio para acionar o osciloscópio de amostragem ao testar o diagrama óptico do olho..

O CDR U9710 possui uma porta óptica SFP, que é adequada para módulos ópticos convencionais SFP, SFP+, OLT SFP e outros encapsulados em SFP.Ele só precisa da extremidade receptora do módulo óptico para converter o sinal óptico para o sinal elétricoO sinal de relógio é usado principalmente para o sinal de gatilho do osciloscópio.Este dispositivo auto-adapta-se à taxa e não requer configuração de software.

O instrumento de recuperação de clock 10G é utilizado principalmente para restaurar a frequência de clock da fonte de sinal para garantir a estabilidade e a fiabilidade da transmissão de dados.Em alguns sistemas de comunicação de alta velocidade e dispositivos de rede, a velocidade de transmissão de dados é muito rápida, por isso é necessário um sinal de relógio muito preciso para garantir que os dados sejam transmitidos de forma síncrona.Pode resultar em perda de dados ou erros de transmissão.
