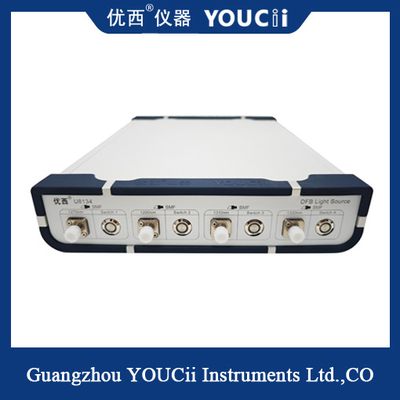

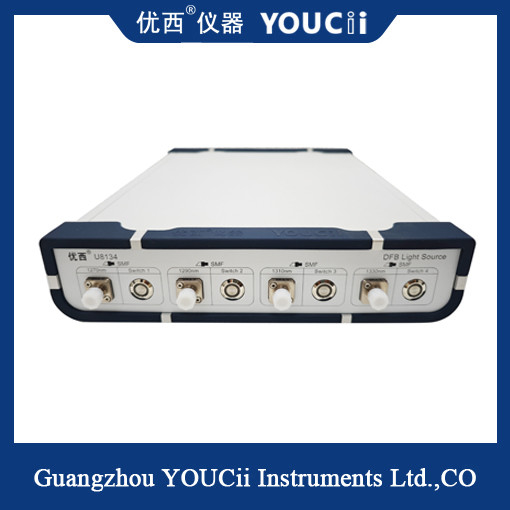

Fonte de luz de ponto multicanal personalizável de comprimento de onda DFB Fonte de luz a laser
Esboço
A fonte de luz laser multi-canal U813n pode ser utilizada no dispositivo WDM CWDM, no dispositivo WDM DWDM de alta precisão, no dispositivo AWG da matriz de grelha de guia de ondas óptica, no dispositivo PLC de guia de ondas óptico planar,amplificador óptico EDFA e outras medições e aplicações gerais de fibras ópticasEspecialmente adequado para a produção em massa de acopladores e componentes PLC de guias de ondas ópticos planos.
Ponto característico
A fonte de luz laser multicanal U813n possui as características de alta estabilidade de saída, pequeno tamanho e arranque rápido.O dispositivo de fonte de luz pode fornecer vários canais de sinais de saída de fonte de luz de comprimento de onda fixo. Guangzhou Youxi também pode de acordo com as necessidades do cliente, personalizado 850, 980, 1250,1270,... 1610,1625 nm, etc. Qualquer dois ou quatro ou mais comprimentos de onda da combinação de dispositivos de fonte luminosa.
Especificações
| 型号Modelo # |
U8134 |
| Pacote do dispositivo |
A papaiola |
| Comprimento de onda opcional |
1271/1291/1311/1331 |
| Precisão de comprimento de onda |
± 0,5 nm |
| Potência de saída |
≥ 8,0 mW |
| Tipo de conector |
FC/APC (outro adaptador pode ser personalizado) |
| Largura de banda @ 3 dB |
< 0,1 nm |
| Largura de banda @ 20 dB |
< 0,5 nm |
|
Estabilidade de potência de saída dentro de 15 minutos
|
≤ ± 0,005 dB |
|
Estabilidade da potência de saída dentro de 8 horas
|
≤ ± 0,05 dB |
| SMSR |
> 40 dB |
| Temperatura de operação |
0 ̊ +40 °C |
| Temperatura de armazenamento |
-30 ̊+80 °C |
| Dimensões |
235 mm W, 55 mm H, 320 mm D |
| Peso |
30,0 kg |
Nota:Modelo de um canal: U8121/U8131, modelo de dois canais: U8122/U8132, modelo de quatro canais: U8124/U8134, etc.
Requisitos de potência
Os instrumentos cumprem os regulamentos de sobrevoltagem Classe II. A tensão de trabalho é 100 ~ 240V tensão AC, a faixa de frequência é 48 ~ 66Hz, a tensão de trabalho é 115V,o consumo máximo de corrente é de 230 mAQuando a tensão de trabalho for de 230 V, o consumo máximo de corrente é de 120 mA.
De acordo com as normas internacionais de segurança, o instrumento está equipado com um cabo de alimentação de 3 núcleos que cumpre a norma nacional.Conecte o cabo de alimentação apenas a uma tomada de energia com proteção contra solo.
Interface de saída da fonte de luz
Interface do conector de fonte de luz para saída de sinal laser Selecione um conector FC/PC ou FC/APC e uma fibra SMF ou MMF de acordo com o rótulo do tipo de fibra indicado no painel de instrumentos.
O rótulo de comprimento de onda mostra o valor de comprimento de onda do canal correspondente.
