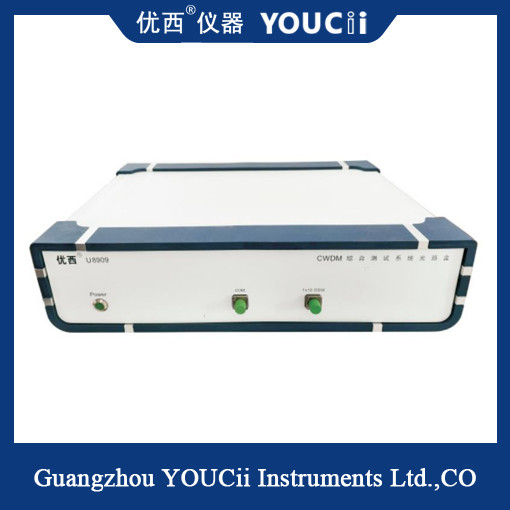

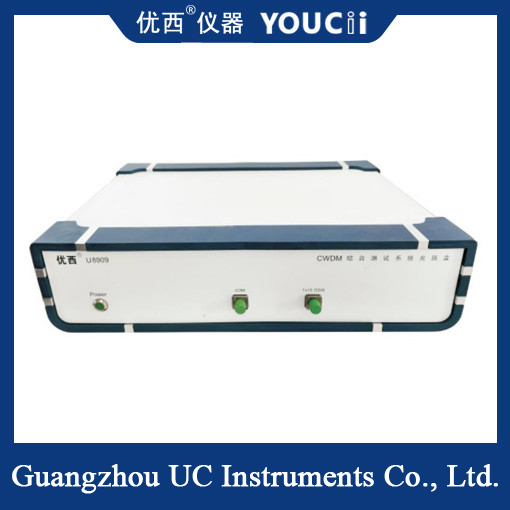

Sistema integrado de digitalização e medição por módulo CWDM

Sistema integrado de digitalização e medição por módulo CWDM

Visão geral do sistema:

O sistema é um sistema de ensaio abrangente concebido para CWDM, MWDM, LWDM e outros produtos multicanal de onda completa.O sistema integra o modo de digitalização tradicional ASE+OSA e o modo de medição pontual da fonte de luz pontual mais o medidor de potência, melhorando efetivamente a eficiência geral dos testes do produto e reduzindo o custo de entrada do equipamento e o custo da mão-de-obra.melhorar a limpeza da estaçãoNo processo de teste, o sistema é automatizado e processado, o que é propício ao treinamento do pessoal e ao anti-permanência e anti-erro.

Princípio de funcionamento:

Configurar ASE (SLED), OSA, fonte de luz pontual e controlador de polarização de acordo com o tipo de produto a ensaiar e definir as especificações de ensaio do produto correspondente.Cada estação é completada de forma independente para os parâmetros de medição pontual

Para os parâmetros de varredura, o servidor de instrumentos controla o OSA de acordo com o mecanismo de FIFO de acordo com a solicitação de cada cliente para varredura.O sistema divide os dados do ensaio Analisar, salvar e determinar automaticamente e exibir os resultados do ensaio na interface do programa de ensaio.

Destaque introdução:

1. Melhorar a eficiência dos ensaios: o produto só precisa de ser ligado uma vez, reduzir o número de cablagens, testes automáticos de parâmetros;

2Redução dos custos de ensaio: redução do tempo de formação do pessoal, redução do equipamento e do pessoal;

3. Gestão conveniente no local: caixa de caminho óptico integrada padrão, menos espaço, conexão de caminho óptico simples;

4. Prevenção de erros do sistema: o operador trabalha de acordo com o prompt, os itens de operação são menores, o sistema determina e calcula automaticamente;

5. Parâmetros de ensaio abrangentes: incluindo índices IL, RL, PDL, ISO, cwl, BW, Ripple WDM, tais como;

6Classificação dos resultados dos ensaios: definir níveis de produto múltiplos de acordo com as necessidades reais de produção;

7- rastreabilidade dos dados de ensaio: os dados são mantidos na base de dados e localmente, e os registos podem ser rastreados durante muito tempo;

8Combinado com o sistema FIS/MES: pode ser alcançado o papel livre no verdadeiro sentido.

Princípio de ensaio:
