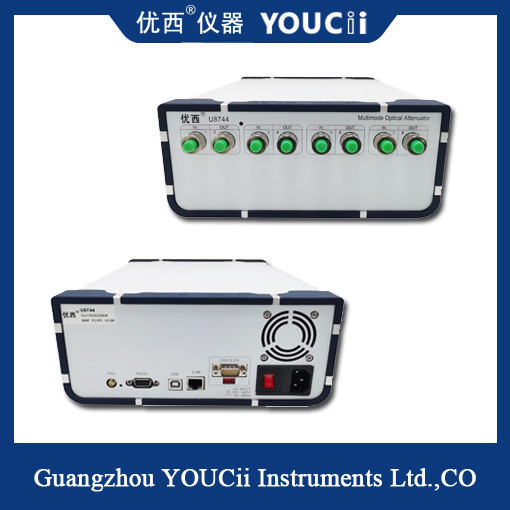

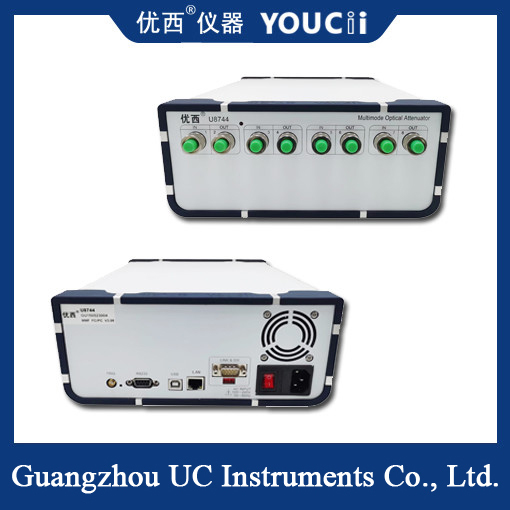

Eficiência elevada ótica controlada multimodo do atenuador do 8-canal opticamente -
Aplicação do produto:
Teste do módulo ótico ativo/dispositivo ótico:
Na medida do erro do multi-canal do módulo ótico do transceptor, a medida paralela dos dados é realizada.
Na medida da sensibilidade do módulo de recepção ótico, fornece a entrada ótica da paralela, a rápida e a exata de poder;
o tempo ótico da estabilidade de controle do poder 200ms, melhora extremamente a eficiência do teste.
Teste de integração da rede de uma comunicação ótica:
Desempenho de transmissão da rede do teste e funções de gestão de rede na integração de rede de uma comunicação ótica.
Características do produto:
A atenuação ótica e as saídas de potência óticas podem ser ajustadas rapidamente e exatamente, e o tempo ótico da estabilidade de controle do poder é menos da Senhora 200.
o atenuador do Multi-canal é ajustado ao mesmo tempo, e os portos múltiplos são medidos simultaneamente, que ganha muita hora da medida;
O medidor de poder ótico da elevada precisão incorporado assegura a estabilidade e a precisão da monitoração do poder;
Operação simples, interface de usuário gráfica intuitiva, estreia dos dados do multi-canal, estado do teste duma olhada.
O tamanho pequeno, estrutura compacta, dois 4 dispositivos do canal conectou, pode ser identificado como um dispositivo de 8 canais para usar-se.
Especificação
| modelo do 型号 # |
U8748 |
| Escala do atenuador |
DB 0~35 (tipo 40dB) |
| Comprimento de onda da calibração (opção) |
850 nanômetro (outros comprimentos de onda são opcionais) |
| Perda de inserção |
tipo 1.5dB do DB do ≤ 1,8 |
| Tipo da fibra |
50/125um, auto-adaptação de 62.5/125um MMF |
| Tipo do conector |
Conector de FC/UPC |
| Precisão da atenuação |
DB do ± 0,20 (0 ~ DB 20), DB do ± 0,30 (20 ~ DB 35)
DB do ± 0,05 (0 ~ DB 30 com controle de poder)
|
| Repetibilidade |
DB ±0.05 |
| Calculando a média da época do monitor PM |
Senhora 2~1000 |
| Tempo de estabelecimento |
200ms |
| Velocidade da transição da atenuação |
0,1 ~ 35 dB/s |
| Perda de retorno |
> DB 25 |
| Relação de comunicação |
RS232, USB, controle RJ45 pelo PC |
| Poder de entrada seguro máximo |
+17dBm (poder que monitora o estado) |
| Período da nova aferição |
2 anos |
| Temperatura da operação |
0~ +40℃ |
| Temperatura de armazenamento |
-30~+80℃ |
| Poder |
100~240 V |
| Dimensões |
245mm W, 105mm H, 320 milímetros D |
| Peso |
5 quilogramas |
Nota: U8741 é monocanal, U8742 é de duplo canal, e U8748 é o canal 8.
Princípio de atenuador:
Um atenuador é um circuito usado para introduzir uma atenuação predeterminada dentro de uma escala de frequência especificada. É indicado geralmente pelo número de decibéis introduzidos e pelo número de ohms da impedância característica. Os atenuador são amplamente utilizados em sistemas da televisão por cabo cumprir as exigências niveladas de portos múltiplos. Como a entrada do amplificador, controle nivelado de saída, controle da atenuação do ramo. Atenuador passivos dos atenuador e atenuador ativos dois tipos. O atenuador ativo é combinado com outros elementos térmicos para formar um atenuador variável, que seja usado em um amplificador para circuitos de controle automáticos do ganho ou da inclinação. Os atenuador passivos têm atenuador fixados e atenuador ajustáveis.
