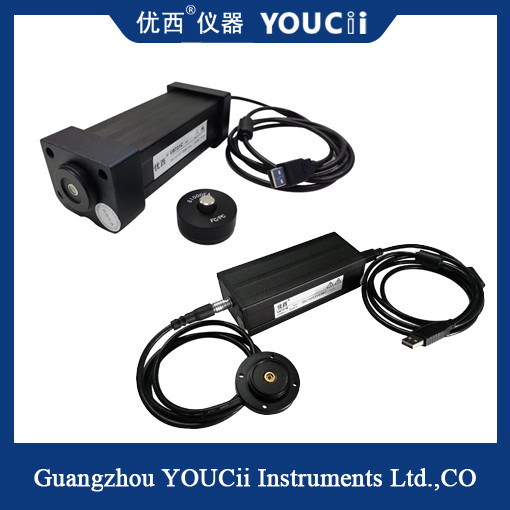

Tamanho ótico da ponta de prova de medidor do poder e poder pequenos da eficiência elevada opcional
O período de preparação de amostras do módulo ótico de alta velocidade do medidor de poder U8721 de Guangzhou Youxi pode alcançar-nos ao nível, e os dados podem ser adquiridos e processado mais rapidamente. O módulo do medidor de poder adota a relação de comunicação de USB, que pode se comunicar com o PC diretamente, dados da exposição e parâmetros do grupo através do software da configuração.
O módulo ótico de alta velocidade do medidor de poder U8721 pode ser usado em componentes do WDM da elevada precisão, componentes óticos Calibre de diâmetro de fios da disposição da raspagem do medidor de ondas, componentes óticos planares do PLC do medidor de ondas, WSS, OPM, DPSK, amplificador ótico EDFA e outras aplicações óticas de fibra ótica gerais da medida. Comparado com outros modelos do medidor de poder de Guangzhou Youxi, U8721 tem as características da amostra de alta velocidade, e a forma pequena, especialmente apropriada para o conjunto no sistema ótico da amostra do medidor de poder do multi-canal.
Aplique
▲WDM, GFF, Calibre de diâmetro de fios, teste do dispositivo do PLC
▲Introduza a perda, medida da perda do retorno
▲Sensor de fibra ótica, teste de fibra ótica do cabo
▲Dispersão PMD do modo da polarização e medida dependente do PDL da perda da polarização
▲Fibra ótica, análise laboratorial do R&D de uma comunicação
| Modelo |
U8721A |
U8721B |
U8721C |
U8721D |
U8721H |
| Elemento do sensor |
InGaAs |
| Escala de comprimento de onda |
850 ~ 1700 nanômetro |
| Comprimento de onda da calibração |
850 / calibração 980/1310/1510~1640nm contínua |
| Escala de poder (dBm) |
+ 5 ~ -65 |
+ 5 ~ -70 |
+ 5 ~ -80 |
+ 25 ~ -60 |
|
Período de amostra do poder (taxa)
|
100 nós (10KHz) |
10 nós (100KHz) |
| Tipo da fibra da aplicação |
Manutenção programada e milímetro padrão |
| Relação entrada ótica |
Junção desencapada de apoio da fibra ou adaptador de FC /LC/SC |
|
Incerteza absoluta (precisão) na condição de referência
|
± 4% (1200 nanômetro ~ 1610 nanômetro) |
|
Incerteza relativa (precisão) na condição de referência
|
< 0,02 valores típicos do DB |
| Linearidades (poder) |
≤± 0.06dB (1200 ~ 1610 nanômetro, + 0 ~ -60dBm) |
| Perda de retorno |
> DB 40 |
| Relação de comunicação |
USB |
+Trig |
+Trig +BNC |
+Trig |
| Período da calibração |
2 anos |
| Temperatura da operação |
0 ~ +40℃ |
| Temperatura de armazenamento |
-30 ~ +80℃ |
| Dimensões |
52mm H, 60 milímetros W, 150 milímetros D |
| Peso |
1,0 quilogramas |
Descrição:
U8721A é usado principalmente para a monitoração ótica de alta velocidade do poder.
Paládio de superfície fotossensível de U8721B externo, usado principalmente para a medida de varredura clara espacial.
A varredura síncrono rápida de U8721C é usada principalmente no sistema de medida da exploração do comprimento de onda de DWDM/AWG.
Varredura síncrono rápida de U8721D com saída análoga de BNC.
USB a 1B4-core protegeu o cabo
O porto de comunicação é conectado a USB a 1B4-core protegeu o cabo, e é conectado diretamente ao PC para estabelecer uma comunicação.
