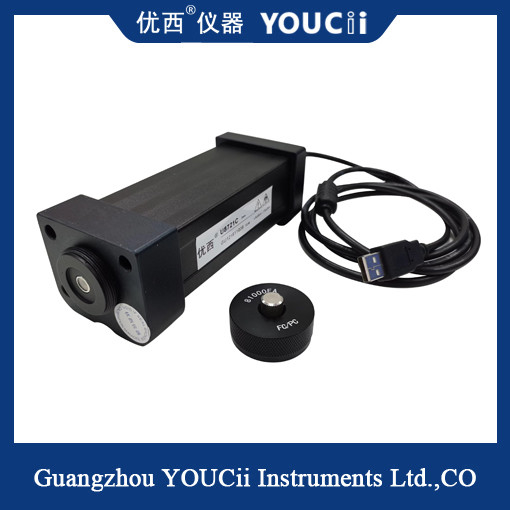

Ponta de prova de medidor ótica rápida 850 controlados por computador do poder ~ 1700nm
resuma:
O período de preparação de amostras do módulo ótico de alta velocidade do medidor de poder U8721 de Guangzhou Youxi pode alcançar-nos ao nível, e os dados podem ser adquiridos e processado mais rapidamente. O módulo do medidor de poder adota a relação de comunicação de USB, que pode se comunicar com o PC diretamente, dados da exposição e parâmetros do grupo através do software da configuração.
O módulo ótico de alta velocidade do medidor de poder U8721 pode ser usado em componentes do WDM da elevada precisão, componentes óticos Calibre de diâmetro de fios da disposição da raspagem do medidor de ondas, componentes óticos planares do PLC do medidor de ondas, WSS, OPM, DPSK, amplificador ótico EDFA e outras aplicações óticas de fibra ótica gerais da medida. Comparado com outros modelos do medidor de poder de Guangzhou Youxi, U8721 tem as características da amostra de alta velocidade, e a forma pequena, especialmente apropriada para o conjunto no sistema ótico da amostra do medidor de poder do multi-canal.
peculiaridade:
partida rápida do e precisão alta da medida
escala dinâmica larga da medida de poder do
uma vasta seleção de escalas e de canais de poder
relação de comunicação de USB do , de alta velocidade e conveniente
disponível
Aplique:
WDM do , GFF, Calibre de diâmetro de fios, teste do dispositivo do PLC
o introduz a perda, medida da perda do retorno
sensor de fibra ótica do , teste de fibra ótica do cabo
dispersão PMD do modo da polarização do e medida dependente do PDL da perda da polarização
fibra ótica do , análise laboratorial do R&D de uma comunicação
Regulamento do produto de U8721C
|
Modelo
|
U8721C |
| Elemento do sensor |
InGaAs |
| Escala de comprimento de onda |
850 ~ 1700 nanômetro |
| Comprimento de onda da calibração |
850 / calibração 980/1310/1510~1640nm contínua |
| Escala de poder (dBm) |
+ 5 ~ -80 |
|
Período de amostra do poder (taxa)
|
10 nós (100KHz) |
| Tipo da fibra da aplicação |
Manutenção programada e milímetro padrão |
| relação entrada ótica |
Junção desencapada de apoio da fibra ou adaptador de FC /LC/SC |
|
Incerteza absoluta (precisão) na condição de referência
|
± 4% (1200 nanômetro ~ 1610 nanômetro) |
|
Incerteza relativa (precisão) na condição de referência
|
< 0,02 valores típicos do DB |
| Linearidades (poder) |
≤± 0.06dB (1200 ~ 1610 nanômetro, + 0 ~ -60dBm) |
| Perda de retorno |
> DB 40 |
| Relação de comunicação |
+Trig |
| Período da calibração |
2 anos |
| Temperatura da operação |
0 ~ +40℃ |
| Temperatura de armazenamento |
-30 ~ +80℃ |
| Dimensões |
52mm H, 60 milímetros W, 150 milímetros D |
| Peso |
1,0 quilogramas |
Outros usuários farão as seguintes perguntas:
a relação da fibra 1.What é necessário para a execução do medidor de fonte luminosa e de poder?
Uma fonte luminosa e um medidor de poder são exigidos para executar a medida a mais importante de uma fibra - relação ótica, a perda de inserção total dessa relação. Basicamente, você compara a quantidade de luz que entra em uma extremidade da fibra com a quantidade de luz que sai da outra extremidade da fibra.
.
2.What é o bom dBm para a fibra?
O dBm positivo significa o poder maior do que 1mw e meios negativos menos do que 1mw. Uma boa fonte de laser para uma relação singlemode terá umas saídas de potência de ~ +3 a +6 dBm - 2-4mw - acoplado na fibra. Um VCSEL para as relações multimodos deve ter um poder em torno de 0dBm - 1mw.
