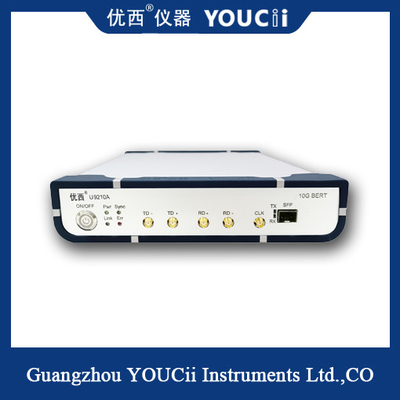

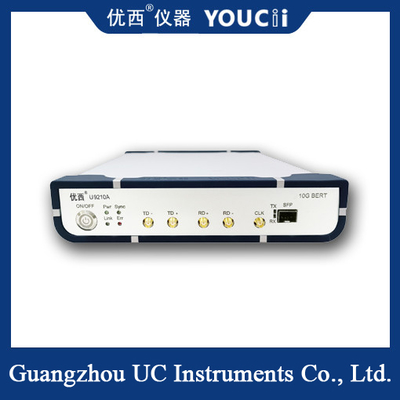

Código de suporte BERT de taxa total de 10G para PRBS7/PRBS9/PRBS15/PRBS23/PRBS31

Característica de desempenho:

   Um canal óptico SFP e um canal elétrico, duas entradas e saídas síncronas de canal, o teste de código de erro pode ser independente.

   Suporte para detecção contínua de erros e detecção de erros de temporização.

   Suporte a taxa total de 622M até 11,7 Gbps；

   Tipo de código de suporte: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31

   Uma saída de clock de baixo jitter de canal, o canal óptico e o canal elétrico compartilham um clock, a sincronização de clock de dois canais.

   Modo de comunicação USB HID ou USB-COM.

 Software função introdução

• Taxa de dados: Definindo a taxa de dados atual.
• Padrão de dados: Definindo o PRBS (Padrão) atual.
• Modo Rx: O equipamento possui dois canais, canal óptico e canal elétrico, Selecione a entrada de recebimento é canal óptico ou canal elétrico ao receber o teste de sensibilidade, a interface SFP é canal óptico, RX+ e RX- é canal elétrico.
• Inversão de dados: A polaridade do sinal de entrada do canal elétrico pode ser definida invertida, por exemplo, RX+ para TX- e RX- para Tx+.
• Tempo de gating: Configuração do tempo de acumulação para medição BER de acumulação.
• Botão Iniciar: Iniciar a configuração dos parâmetros e testar o BER instantâneo e o BER de acumulação.
• Botão Atualizar: Atualizar manualmente o BER acumulado.
• Caixa de endereço USB:Enumere automaticamente todos os endereços de dispositivos USB, selecione um endereço USB e pressione o botão Conectar para conectar o dispositivo atual.
• BER instantâneo (taxa de erro de bits): atualiza em intervalos de 200ms.

BER de acumulação (taxa de erro de bits): acumula a contagem de erros de bits instantâneos e o tempo decorrido, BER de acumulação = contagem de erros de bits instantâneos / (tempo decorrido * contagem total de bits).
