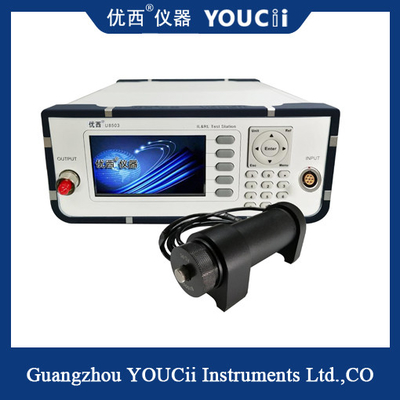

U8503 +U82021 medidor introduzem/perda do retorno e o medidor de poder é um instrumento compacto, direto da exposição para a medida conveniente da perda de retorno, da perda de inserção e do poder. Com um único porto de saída, o medidor é muito fácil de usar e ideal para fabricantes da ligação em ponte do cabo da fibra.

O U8503+U82021 é medidor da perda introduz/retorno pela fonte luminosa externo. A integração conector da reflexão traseira de FC/APC de um ultra-baixo no porto de saída permite o uso de ligações em ponte híbridas acomodar medidas com vários tipos do conector sem comprometer a escala da medida da perda do retorno. Quando um dispositivo sob o teste (DUT) é conectado à ligação em ponte e à saída de DUT é terminado, a perda do retorno do DUT estará indicada.

Especificação

Que é perda do retorno?

Quando um sinal de fibra ótica incorpora ou sae de um componente do dispositivo ótico (tal como um conector de fibra ótica), descontinuidade e a má combinação da impedância conduzirá ao refletido ou ao ecoado, refletido ou retornou a perda de poder do sinal, isto é, retorne a perda, perda de retorno (RL). A perda de inserção é uma medida do valor resultante do sinal quando a relação ótica encontra a perda, quando a perda do retorno for uma medida do valor refletido da perda do sinal quando a relação ótica encontra o acesso componente.

Fórmula do cálculo: RL=-10 lg (P0/P1), P0 indica o poder ótico refletido, P1 indica o poder ótico da entrada.

O valor da perda do retorno é expressado no DB e é geralmente negativo, assim que maior o valor da perda do retorno, o melhor, com as especificações típicas que variam de -15 a DB -60. De acordo com padrões do setor, a perda do retorno ultra de PC lustrou conectores da fibra ótica deve ser maior do que 50dB, e a perda do retorno de oblíquo lustrado é geralmente maior do que 60dB. O tipo do PC deve ser maior do que 40dB. Para fibras multimodos, o valor típico de RL está entre DB 20 e 40.
